Короткое замыкание (КЗ) — одна из самых опасных неисправностей в электрических сетях, способная привести к возгоранию, повреждению оборудования и даже поражению током. В этой статье мы разберем профессиональные методы поиска замыкания, безопасные способы его устранения и меры профилактики.

Причины короткого замыкания: детальный разбор

Короткое замыкание (КЗ) возникает при непосредственном контакте проводников с разными потенциалами - фазы с нулем или двух фаз в трехфазной системе. Это создает путь тока с минимальным сопротивлением, приводя к резкому скачку силы тока (в сотни раз превышающему номинальный). Рассмотрим основные причины подробно.

Повреждение изоляции (60% случаев КЗ)

Основные факторы разрушения изоляции:

• Старение материалов:
  Срок службы ПВХ изоляции - 15-25 лет
  Резиновая изоляция теряет свойства через 10-15 лет
  В старых домах (постройки до 1980-х) изоляция часто рассыпается при касании


• Термическое воздействие:
  Перегрев при перегрузке (температура >70°C разрушает ПВХ)
  Работа вблизи нагревательных приборов
  Точечный нагрев в местах плохих контактов


• Механические повреждения:
  Грызуны в подпольных пространствах
  Неаккуратное затягивание кабельных стяжек
  Вибрация на производственных объектах


• Химическое воздействие:
  Агрессивные среды (цеха, лаборатории)
  УФ-излучение на открытых участках
  Масла и растворители



Ошибки монтажа (25% случаев)

Типичные нарушения:

• Использование скруток вместо клеммных соединений

• Пережатие кабелей дверьми, мебелью, крепежными элементами

• Нарушение правил параллельной прокладки:
  Минимальное расстояние между силовыми кабелями - 3 диаметра
  Запрещён совместный монтаж с трубами отопления

• Неправильный выбор сечения проводников:
  Для розеточных групп - минимум 2,5 мм² меди
  Для освещения - 1,5 мм²


Влияние влажности (10% случаев)

Критичные ситуации:

• Протечки кровли (особенно в распределительных коробках на чердаках)

• Конденсат в холодных помещениях (подвалы, гаражи)

• Затопления (включая "тихие" протечки труб)

• Высокая влажность в ванных комнатах (требуется УЗО на 10 мА)


Эффект: Снижение сопротивления изоляции до 0,5-1 кОм (при норме >1 МОм).

Механические повреждения при ремонте

Статистика аварий:

• 80% повреждений - при сверлении стен

• 15% - во время штробления

• 5% - при демонтаже конструкций


Группы риска:

• Алюминиевая проводка (не видна на детекторах)

• Кабели, проложенные не по стандартам (диагонали, произвольные трассы)

• Скрытая проводка в панельных домах (часто в швах между плитами)


Неисправности оборудования

Опасные дефекты:

• Заклинивание роторов электродвигателей

• Пробой обмоток трансформаторов

• Замыкание в блоках питания электроники

• Повреждение ТЭНов водонагревателей


Диагностические признаки:

• Искрение при включении

• Характерный запах горелой изоляции

• Локальный нагрев корпуса


Профилактические меры

Для старых зданий:

• Тепловизионное обследование соединений

• Замена алюминиевой проводки

• Установка УЗО (30 мА для общих линий, 10 мА для влажных помещений)


На производстве:

• Регулярные замеры сопротивления изоляции

• Использование кабелей с индексом "нг-LS" (не распространяющих горение)

• Монтаж в металлических трубах в опасных зонах



В быту:

• Запрет на скрутки (только клеммы WAGO или гильзы)

• Защита кабелей в зонах риска (гофра, кабель-каналы)

• Контроль нагрузки на линии (не более 80% от номинала автомата)


Понимание этих причин позволяет не только оперативно устранять замыкания, но и предотвращать их возникновение на этапе проектирования и эксплуатации электросетей.

Признаки короткого замыкания

Перед поиском проблемы важно убедиться, что это именно КЗ:

• Автомат выбивает сразу после включения (без нагрузки)

• Искры, дым или запах горелой изоляции

• Потемневшие розетки/выключатели

• Отсутствие напряжения в части помещений (если сгорел один из проводов)


Поиск короткого замыкания: 4 профессиональных метода диагностики

Квалифицированное обнаружение места короткого замыкания требует системного подхода. Рассмотрим детально каждый метод, применяемый профессиональными электриками.

Визуальный осмотр (первичная диагностика)

Этапы проведения:

1. Отключение питания:
   Снять напряжение с проверяемой линии через щиток
   Проверить отсутствие напряжения индикаторной отверткой


2. Осмотр электроустановочных устройств:
   Розетки: почернение контактов, оплавление пластика, запах гари
   Выключатели: нагар на контактах, подгорание проводов
   Распаечные коробки: следы перегрева на скрутках, изменение цвета изоляции


3. Проверка осветительных приборов:
   Патроны: окисление контактов, трещины керамических элементов
   Трансформаторы: вздутие корпуса, подтеки электролита
   Светодиодные драйверы: потемнение плат



Особенности:

• В 30% случаев КЗ обнаруживается на этом этапе

• Особое внимание уделяется местам соединений и изгибам проводов

• Используется мощный фонарь и увеличительное стекло для выявления микротрещин


Поэтапное включение автоматов (метод исключения)

Алгоритм действий:

1. Полное отключение всех автоматических выключателей в распределительном щите

2. Последовательное включение линий:
   В первую очередь - освещение
   Затем - розеточные группы
   В последнюю очередь - мощные потребители

3. Анализ реакции:
   Мгновенное срабатывание - прямое КЗ в линии
   Срабатывание через 2-3 секунды - перегрузка
   Периодическое выбивание - нестабильный контакт



Нюансы применения:

• Для трехфазных сетей проверка выполняется пофазно

• При срабатывании вводного автомата - проблема до счетчика

• Рекомендуется использовать токовые клещи для контроля нагрузки

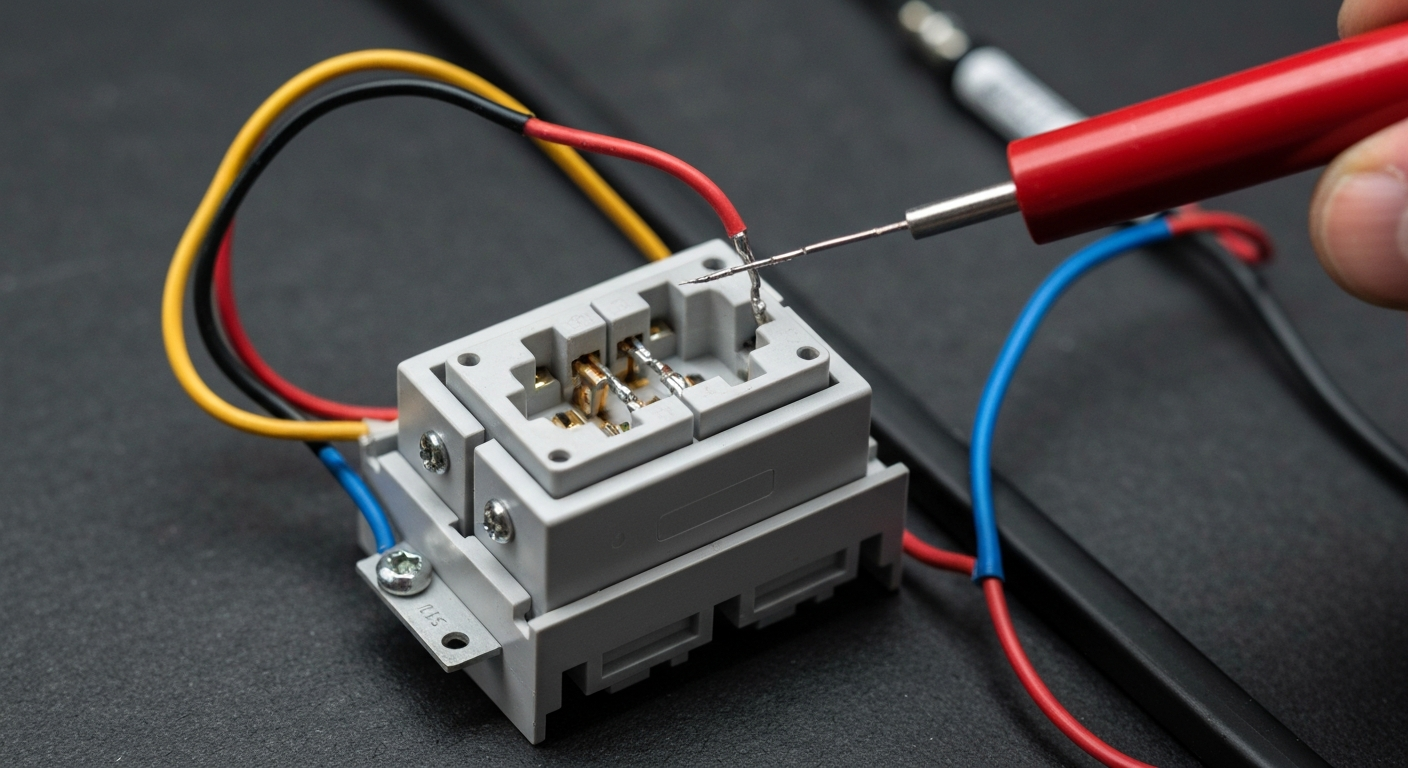

Проверка мультиметром (точная локализация)

Методика измерений:

1. Подготовка:
   Полное отключение проверяемого участка
   Снятие нагрузки (выключение приборов)
   Отсоединение проводов в распределительной коробке


2. Измерения:
   Режим "прозвонки" (диод/звук):
   Фаза-ноль: звуковой сигнал = КЗ
   Фаза-земля: сопротивление <1 МОм = утечка
   Режим сопротивления (200 Ом):
   Норма для исправной линии: >1 МОм
   Критическое значение: <50 Ом


3. Анализ:
   Проверка участками (метод половинного деления)
   Составление схемы сопротивлений



Профессиональные хитрости:

• Для длинных линий используется мегомметр

• При проверке скрытой проводки учитывается емкостная составляющая

• Температурная компенсация показаний (холодные провода имеют меньшее сопротивление)


Применение мегаомметра (для скрытых дефектов)

Технология проверки:

1. Подготовка оборудования:
   Выбор напряжения (250В для слаботочных, 1000В для силовых)
   Проверка калибровки прибора
   Использование защитных средств (диэлектрические перчатки)


2. Процедура измерения:
   Подача тестового напряжения на 1 минуту
   Фиксация показаний через 15, 30 и 60 секунд
   Сравнение с нормативами (ПУЭ 7, п.1.8.37)


3. Интерпретация результатов:
   Новая проводка: ≥1 МОм
   Эксплуатируемая: ≥0,5 МОм
   Аварийная: <0,1 МОм



Дополнительные методы:

1. Трассоискатели:
   Генератор+приемник для определения места повреждения
   Точность до 10 см на глубине до 1,5 м
   Возможность работы через штукатурку


2. Тепловизионное обследование:
   Выявление локальных перегревов
   Обнаружение скрытых КЗ в стенах
   Диагностика без вскрытия конструкций


3. Импульсные рефлектометры:
   Определение расстояния до места КЗ
   Анализ волнового сопротивления
   Построение карты повреждений



Важные замечания: Перед измерениями обязательно обесточивание линии. Соблюдайте технику безопасности при работе с мегаомметром, а для сложных случаев рекомендуется комбинация методов. Обязательно занести данные в протокол испытаний.

Каждый из этих методов имеет свою область применения и точность диагностики. Профессионалы обычно используют комплексный подход, начиная с визуального осмотра и заканчивая инструментальными измерениями для точной локализации проблемы.

Устранение короткого замыкания: профессиональные методы ремонта

После точного определения места короткого замыкания необходимо грамотно устранить проблему. Рассмотрим детальные методики ремонта для различных типов повреждений.

Устранение КЗ в розетках и выключателях

Пошаговая технология:

Подготовительные работы

• Отключение автомата соответствующей линии

• Проверка отсутствия напряжения индикатором

• Демонтаж декоративной крышки

Диагностика повреждений:

• Визуальный осмотр внутренних контактов
• Проверка состояния винтовых зажимов
• Обнаружение оплавленных участков


Варианты ремонта:

Для розеток:

• Замена подплавленных контактных пластин

• Очистка от нагара стекловолоконной щеткой

• Затяжка ослабленных соединений (момент 0,8-1,2 Н·м)



Для выключателей:

• Замена подвижного механизма

• Восстановление изоляции термоусадкой

• Установка дугогасительных камер (для мощных нагрузок)



Сборка и тестирование:

• Контроль затяжки всех соединений

• Проверка отсутствия люфтов

• Подача напряжения через ограничитель тока


Специальные случаи:

• Для влажных помещений используйте устройства с IP44 и выше

• При частых КЗ установите розетки с керамическими основаниями

• Для мощных потребителей применяйте промышленные серии на 25-32А


Ремонт в распределительных коробках

Технологический процесс:

Вскрытие и диагностика:

• Снятие крышки с соблюдением маркировки проводов

• Поиск почерневших соединений

• Проверка состояния изоляции


Методы восстановления:

Скрутки:

• Полная замена на клеммные соединения

• Использование СИЗ-колпачков с гелем


Гильзование:

• Подбор гильз по сечению (ГМЛ для меди)

• Обжим шестигранным прессом

• Двойная изоляция термоусадкой


Сварка:

• Применение графитового электрода

• Контроль температуры плавления



Особые ситуации:

• При окислении алюминиевых проводов - зачистка до металла

• Для разнородных металлов - переходные клеммы

• В сырых помещениях - обработка контактов кварцевазелиновой смазкой



Ремонт скрытой проводки

Комплексный подход

Локализация повреждения:

• Использование трассоискателя

• Анализ тепловизором

• Применение рефлектометра



Варианты восстановления

Частичная замена:

• Вскрытие штробы на поврежденном участке

• Монтаж соединительной муфты

• Герметизация компаундом



Прокладка новой линии:

• В кабель-канале (для временного решения)

• В гофре с креплением клипсами

• С соблюдением цветовой маркировки



Техника безопасности:

• Работа с детектором скрытой проводки

• Использование УЗО при пробном включении

• Контроль отсутствия напряжения перед ремонтом



Ремонт электроприборов

Специализированные методы:

Диагностика

• Визуальный осмотр плат
• Проверка предохранителей
• Измерение сопротивления обмоток


Типовые неисправности:

Для двигателей:

• Перемотка катушек

• Замена щеточного узла

• Балансировка ротора


Для электроники:

• Замена вздувшихся конденсаторов

• Реболлинг BGA-чипов

• Перепрошивка контроллеров


Тестовый запуск:

• Через лабораторный автотрансформатор

• С ограничением тока

• Под контролем амперметра



Особые случаи ремонта

В деревянных конструкциях:

• Обязательная замена на кабель ВВГнг-LS

• Установка в металлических трубах

• Монтаж дополнительной защиты (УЗИП)



Во взрывоопасных зонах:

• Использование искробезопасного инструмента

• Применение специальных уплотнений

• Работа только при отключенной вентиляции


Для высоковольтного оборудования:

• Специальные допуски персонала

• Испытание повышенным напряжением

• Контроль частичных разрядов


Послеремонтные испытания:

• Замер сопротивления изоляции (≥1 МОм)

• Проверка автоматики защиты

• Контроль токов утечки

• Тепловизионный осмотр соединений



Каждый вид ремонта требует специальных знаний и оборудования. Для сложных случаев рекомендуется привлекать сертифицированных специалистов с соответствующими допусками. Помните - качественно выполненный ремонт предотвратит повторные замыкания и обеспечит долговечность электроустановки.

Меры безопасности и комплексная профилактика коротких замыканий

Техника безопасности при устранении КЗ

Подготовка к работе
Полное обесточивание линии:

• Отключение вводного автомата

• Вывешивание предупреждающей таблички "Не включать! Работают люди"

• Проверка отсутствия напряжения двухполюсным указателем



Использование СИЗ:

• Диэлектрические перчатки (испытанные, без повреждений)

• Изолированный инструмент с маркировкой 1000V

• Диэлектрический коврик при работе на электрощитах


Организация рабочего места

• Ограждение зоны ремонта сигнальной лентой

• Обеспечение освещения (взрывозащищенные светильники во взрывоопасных зонах)

• Наличие огнетушителя (порошковый или углекислотный типа ОП-5)



Особые меры при разных типах КЗ
Для высоковольтных установок (≥1000V):

• Применение штанг и изолирующих подставок

• Работа бригадой из 2+ человек

• Использование защитных экранов


Во взрывоопасных средах:

• Искробезопасный инструмент

• Оборудование с маркировкой Ex

• Работа только при выключенной вентиляции



Комплексная профилактика коротких замыканий

Плановые проверки и обслуживание

Визуальный осмотр:

Периодичность: ежеквартально для производства, ежегодно для жилья

Проверяемые элементы:

• Состояние изоляции кабелей

• Нагрев соединений (пирометром)

• Коррозия контактов


Инструментальный контроль:

Замеры сопротивления изоляции:

• Новые линии: ≥1 МОм

• Эксплуатируемые: ≥0,5 МОм


Тепловизионное обследование:

• Критическая температура: +70°C для ПВХ

• Анализ термограмм



Регламентные работы:

• Подтяжка контактов (с динамометрическим ключом)

• Очистка от пыли (специальными пылесосами)

• Замена стареющей изоляции



Технические решения для предотвращения КЗ

Для жилых помещений:

Установка УЗО типа:

• AC - для общего применения

• A - для электроники

• B - для промышленного оборудования



Применение кабелей:

• ВВГнг-LS (не распространяющие горение)

• NYM (с двойной изоляцией)


Модернизация защиты:

• Дифференциальные автоматы

• Ограничители перенапряжения



Для промышленных объектов:

Системы мониторинга:

• Датчики частичных разрядов

• Контроль тока утечки онлайн

• Анализ гармоник


Конструктивные решения:

• Раздельные кабельные трассы

• Фазные разделители

• Дугостойкие щиты



Организационные мероприятия

Обучение персонала:

• Курсы по электробезопасности

• Тренажеры аварийных ситуаций

• Сертификация по ПТЭЭП


Документооборот:

• Журналы осмотров

• Протоколы измерений

• Карты дефектов


Аварийная готовность:

• План эвакуации при возгорании

• Схемы отключения энергии

• Укомплектованные аптечки



Специальные защитные технологии

Дуговая защита (Arc-Flash Protection)

• Оптические датчики дуги

• Быстродействующие выключатели (≤5 мс)

• Расчет опасных зон по IEEE 1584


Интеллектуальные системы

• AI-анализ параметров сети

• Прогнозирование износа

• Автоматическое отключение проблемных участков


Материалы нового поколения

• Самозаживляющаяся изоляция

• Огнестойкие покрытия (до 1000°C)

• Наноуглеродные добавки для кабелей



Памятка для пользователей

Что делать при обнаружении:

• Немедленно отключить питание

• Не пытаться тушить водой

• Вызвать аварийную службу


Что проверять регулярно:

• Работу УЗО (тестовая кнопка)

• Состояние розеток и выключателей

• Отсутствие посторонних запахов


Когда вызывать специалиста:

• Частое срабатывание защиты

• Появление искрения

• Обнаружение нагрева проводки



Соблюдение этих мер снижает риск коротких замыканий на 85%. Помните - профилактика всегда дешевле ремонта и компенсации ущерба! Для сложных систем рекомендуется ежегодный аудит с применением тепловизоров и анализаторов качества электроэнергии.

Вывод

Короткое замыкание требует немедленного устранения, но главное — делать это правильно. Если не уверены в своих силах, вызывайте электрика. Помните: лучше потратить время на диагностику, чем рисковать безопасностью!
