Скрытая электропроводка — популярное решение для жилых и коммерческих помещений, обеспечивающее эстетичность и безопасность. Однако неправильный монтаж может привести к серьезным проблемам: от локальных неисправностей до пожаров. В этой статье мы раскроем профессиональные техники прокладки скрытой проводки, разберем распространенные ошибки и дадим рекомендации по безопасной эксплуатации.

Когда выбирают скрытую проводку?

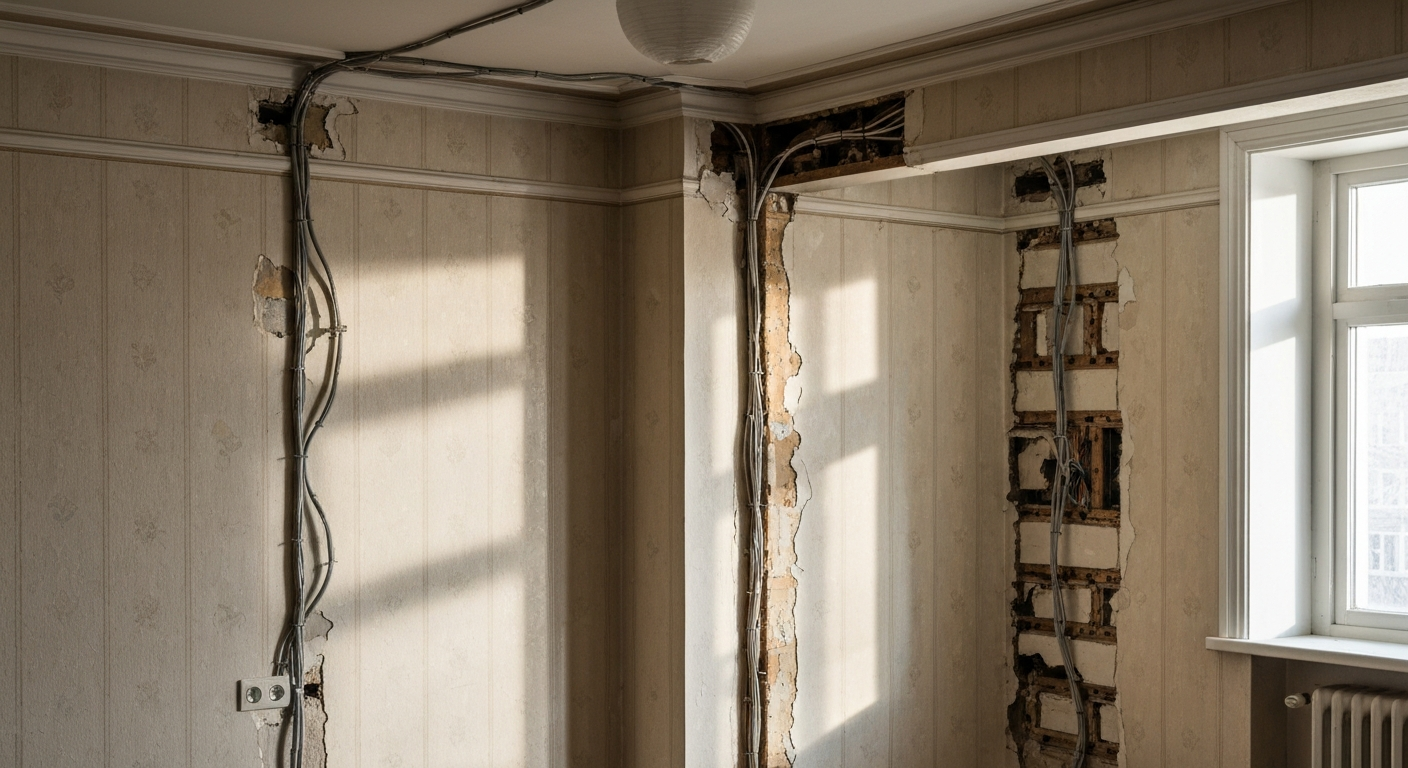

Скрытая электропроводка — это метод монтажа, при котором кабели прокладываются внутри строительных конструкций: в стенах, потолках, полах. Такой способ организации электросети имеет свои преимущества и недостатки, которые необходимо учитывать перед началом работ.

Преимущества скрытой проводки

Эстетичность
Полное отсутствие видимых проводов, кабель-каналов и других элементов
Возможность реализации дизайнерских решений без технических ограничений
Идеально ровные стены без выступающих элементов

Защита от механических повреждений
Кабель надежно защищен слоем штукатурки или бетона
Невозможность случайного повреждения при повседневной эксплуатации
Защита от воздействия ультрафиолета и других внешних факторов

Пожаробезопасность
Отсутствие открытых воспламеняющихся элементов
При использовании негорючих материалов (ВВГнг-LS) риск возгорания минимален
Ограниченный доступ кислорода к кабелю в случае перегрева

Недостатки скрытой проводки

Сложность ремонта и модернизации
Для доступа к проводам требуется разрушение отделочного слоя
Замена проводки сопряжена с масштабными ремонтными работами
Сложность диагностики неисправностей без специального оборудования

Высокие требования к проектированию
Необходимость тщательного планирования перед монтажом
Ошибки в разводке крайне сложно исправить после завершения работ
Обязательное составление исполнительной схемы для будущего обслуживания

Ограничения по применению
В деревянных домах требует дополнительных мер защиты (металлические трубы)
Не рекомендуется в зданиях с высокой вероятностью усадки
Сложность реализации в исторических зданиях с особыми требованиями

Оптимальные сферы применения скрытой электропроводки

Квартиры и офисы с бетонными или кирпичными стенами
Монолитные новостройки
Кирпичные дома старого фонда
Бетонные панельные здания

Потолочные конструкции
Натяжные потолки с профессиональным монтажом
Гипсокартонные системы с доступными распределительными коробками
Подвесные потолки Армстронг

Полы с электроподогревом
Теплые полы кабельного типа
Пленочные нагревательные системы
Водяные полы с электрическим управлением

Альтернативные решения

Для случаев, когда скрытая проводка невозможна или нецелесообразна, рекомендуется рассмотреть:

• Комбинированный монтаж (скрытый + открытый на сложных участках)

• Кабельные каналы (эстетичные решения от ведущих производителей)

• Ретро-проводка (для деревянных домов и лофт-интерьеров)

Профессиональный совет:
При выборе типа проводки учитывайте не только текущие потребности, но и возможную необходимость будущих изменений. В современных условиях все чаще применяют гибридные решения, сочетающие преимущества разных методов монтажа.

Материалы для скрытой проводки

Кабели

Критерии выбора:
Сечение: 1,5 мм² для освещения, 2,5 мм² для розеток
Количество жил: 3 (фаза, ноль, земля) для современных стандартов

Дополнительные элементы

Гофра (ПВХ/металл) — защита от повреждений при усадке здания
Распределительные коробки — должны быть доступны для обслуживания
Клеммы WAGO — надежная альтернатива скруткам

Технология монтажа: профессиональная пошаговая инструкция

Подготовка и проектирование

Разработка схемы электропроводки

1. Составление принципиальной схемы:
   Указание всех электроточек (розетки, выключатели, светильники)
   Распределение по группам (освещение, розетки, мощные потребители)
   Расчет сечения кабелей для каждой линии

2. Планирование трасс:
   Строго вертикальные и горизонтальные линии
   Минимальные расстояния:
   15 см от потолка
   20 см от дверных проемов
   30 см от газовых труб

3. Спецификация оборудования:
   Выбор распределительных коробок (диаметр, степень защиты)
   Подбор электроустановочных изделий
   Расчет защитной автоматики

Разметочные работы

1. Инструментальная подготовка:
   Лазерный уровень (погрешность ≤0,3 мм/м)
   Меловая отбивочная нить
   Маркеры для разных типов поверхностей

2. Контроль существующих коммуникаций:
   Многофункциональный детектор (проводка, металл, пластик)
   Проверка на глубину до 8 см
   Маркировка опасных зон

Штробление и укладка кабелей

Технология штробления

1. Параметры штроб:
   Глубина:
   25±5 мм для кабеля без защиты
   40±5 мм для гофрированных труб
   Ширина: диаметр кабеля +10 мм

2. Оборудование:
   Штроборез с пылеудалением
   Перфоратор с зубилом
   Угловая шлифмашина (для чистых резов)

3. Техника безопасности:
   Респиратор класса FFP3
   Защитные очки
   Наушники (уровень шума >85 дБ)

Монтаж кабелей

1. Способы фиксации:
   Дюбель-хомуты (6×40 мм) с шагом:
   45 см для горизонтальных участков
   60 см для вертикальных
   Быстросхватывающиеся смеси (алебастр, гипс)

2. Требования к прокладке:
   Минимальный радиус изгиба:
   6D для медных кабелей
   10D для алюминиевых
   Расстояние между параллельными кабелями ≥3 диаметров

3. Особые случаи:
   Пересечения кабелей: угол 90° + изоляционная прокладка
   Проход через стены: металлические гильзы

Соединения и разводка

Требования к соединениям

1. В распределительных коробках:

   Запрещенные методы:

   • Скрутки (даже с пайкой)

   • Изолента как основной изолятор

   Разрешенные технологии:

   • Опрессовка гильзами (ГМЛ, ГСИ)

   • Сварка (графитовые электроды)

   • Винтовые клеммы (WAGO, ABB)

2. В стенах и перекрытиях:
   Только цельные отрезки кабеля
   Запрет на последовательное соединение
   Маркировка кабелей через каждые 3 м

Защитные мероприятия

1. Возле металлоконструкций:
   Дополнительная изоляция (термоусадочные трубки)
   Прокладка в диэлектрических трубах
   Контроль наведенных токов

2. В сырых помещениях:
   Герметизация вводов
   Влагозащитные муфты
   Антикоррозийная обработка

Контроль качества

1. Испытания перед закрытием:
   Проверка целостности жил (мультиметр)
   Измерение сопротивления изоляции (≥1 МОм)
   Проверка петли "фаза-ноль"

2. Документирование:
   Фотофиксация скрытых участков
   Исполнительная схема в масштабе
   Паспорт электромонтажных работ

Профессиональные рекомендации:
Для ответственных объектов используйте кабели с цветовой маркировкой
Применяйте трассоискатели для последующей идентификации
Оставляйте 10-15% запаса кабеля в коробках

Типичные ошибки и риски при монтаже скрытой проводки

Нарушение правил ПУЭ (Правил устройства электроустановок)

Прокладка в несущих стенах

Последствия:

• Снижение расчетной прочности конструкций на 15-25%

• Появление трещин в несущих элементах

• Риск обрушения при сейсмической активности

Нормативные требования:
ПУЭ 7.1.37 запрещает штробление несущих стен глубже 30 мм
СНиП 3.05.06-85 ограничивает глубину штробы 1/3 толщины стены

Альтернативные решения:

• Прокладка в штукатурном слое

• Использование фальш-стен из ГКЛ

• Применение напольных плинтусов с кабель-каналами

Отсутствие гофры в стяжке пола

Риски:

• Повреждение кабеля при усадке бетона (до 2 мм/м)

• Коррозия от щелочной среды цементного раствора

• Механические повреждения при последующих работах

Технические требования:
ПУЭ 2.1.49 требует обязательной защиты в стяжках
Глубина заложения не менее 50 мм

Рекомендуемые решения:

• Гофра ПВХ с зондом для легкой замены

• Металлорукав для коммерческих помещений

• Дополнительная песчаная подушка 10 мм

Соединения вне коробок

Проблемы:

• Повышенное переходное сопротивление (до 50% потерь)

• Невозможность обслуживания и ревизии

• Риск возгорания при перегреве контактов

Требования стандартов:
ГОСТ Р 50571.5.52-2011 допускает соединения только в коробках
Доступ к соединениям должен быть обеспечен без разрушения стен

Правильные методы:

• Опрессовка гильзами с термоусадкой

• Клеммные соединения WAGO 221 серии

• Сварные соединения с последующей изоляцией

Некачественные материалы

Использование дешевого кабеля (ПУНП)

Опасности:

• Снижение сечения жил на 20-30% от заявленного

• Несоответствие изоляции температурным нормам

• Срок службы не превышает 5-7 лет

Сравнительные характеристики:

Экономия на защитной гофре

Последствия:

• Повреждение при усадке здания

• Отсутствие защиты от грызунов

• Невозможность замены кабеля

Рекомендуемые решения:

• Гофра ПВХ диаметром 20-25 мм

• Металлические трубы для деревянных конструкций

• Двойная изоляция в сырых помещениях

Несоответствие сечения нагрузке

Типичные ошибки:

• 1,5 мм² для розеточных групп

• Алюминиевые провода в новом строительстве

• Отсутствие запаса по мощности

Таблица выбора сечения:

Ошибки эксплуатации

Сверление стен без проверки детектором

Статистика аварий:

• 65% повреждений при ремонте

• 23% случаев поражения током

• 12% пожаров

Рекомендуемые детекторы:

• Bosch GMS 120 Professional

• ADA instruments Wall Scanner

• Зубр Профессионал

Перегрузка линии

Типичные сценарии:

• Подключение обогревателей в старые розетки

• Использование тройников вместо дополнительных линий

• Неучтенная нагрузка от мощных приборов

Методы защиты:

• Установка реле контроля напряжения

• Модернизация групповых линий

• Использование стабилизаторов

Профессиональные рекомендации:

• Ежегодная проверка сопротивления изоляции

• Термографический контроль соединений

• Обязательное заземление всех металлических элементов

• Использование УЗО с током утечки не более 30 мА

Комплексная проверка качества монтажа скрытой проводки

Проверка качества электромонтажных работ – обязательный этап перед сдачей объекта в эксплуатацию. Рассмотрим профессиональные методы контроля с указанием технических параметров и нормативных требований.

Визуальный осмотр (первичная проверка)

Технология проведения:

1. Контроль трасс прокладки:
   Проверка отсутствия резких перегибов (радиус ≥6D)
   Соответствие глубины заложения (20-30 мм в стенах, 40-50 мм в стяжке)
   Наличие защитной гофры в зонах риска

2. Осмотр соединений:
   Качество опрессовки гильз (отсутствие "пустых" обжимов)
   Состояние изоляции в местах подключений
   Маркировка проводов в распределительных коробках

3. Проверка электроустановочных устройств:
   Отсутствие люфтов в розетках/выключателях
   Правильность подключения (фаза, ноль, земля)
   Качество крепления в подрозетниках

Инструменты:

• Лупа с 5-10x увеличением

• Линейка для контроля глубины

• Фонарь с холодным светом

Прозвонка мультиметром (проверка целостности)

Методика измерений:

1. Настройка прибора:
   Режим "прозвонки" (сигнал)
   Диапазон 200 Ом для точных измерений

2. Последовательность проверки:
   Фаза-ноль (ожидаемое значение 0,1-0,5 Ом)
   Фаза-земля (должна быть "обрыв")
   Ноль-земля (допускается ≤2 Ом для систем TN-C-S)

3. Особенности:
   Для длинных линий учитывать сопротивление жил (0,0175 Ом·мм²/м для меди)
   При проверке через автоматы – снять напряжение!

Нормативы:
ПУЭ 1.8.34 – допустимое сопротивление петли "фаза-ноль"
ГОСТ Р 50571.16 – методика измерений

Замер сопротивления изоляции

Требуемое оборудование:

• Мегомметр на 1000В (для сетей 220/380В)

• Электронные измерители типа Fluke 1507

• Защитные средства (перчатки, коврик)

Процедура проверки:

1. Отключение всех потребителей

2. Подача тестового напряжения:
   500В для линий освещения
   1000В для силовых цепей

3. Фиксация показаний через 1 мин:
   Новая проводка: ≥1 МОм
   Эксплуатируемая: ≥0,5 МОм

Точки измерения:

• Между фазой и нулем

• Между фазой и землей

• Между нулем и землей

Испытание нагрузкой

Методика проведения:

1. Подготовка:
   Подключение через автоматический выключатель
   Использование контрольной нагрузки (реостаты)
   Подготовка термометра/тепловизора

2. Параметры теста:
   Продолжительность: 2-4 часа
   Нагрузка: 80% от номинала автомата
   Контроль температуры: ≤65°C на клеммах

3. Контролируемые параметры:
   Падение напряжения (≤5%)
   Нагрев соединений
   Работа защитных устройств

Дополнительные проверки

Тепловизионный контроль:

• Обследование распределительных щитов

• Проверка скрытых соединений

• Выявление локальных перегревов

Испытание УЗО:

• Время срабатывания: ≤0,3 сек при 30 мА

• Тест кнопкой "ТЕСТ"

• Проверка дифференциального тока

Проверка заземления:

• Сопротивление: ≤4 Ом (для TN-S)

• Целостность защитных проводников

• Проверка металлосвязи

Документирование результатов:

• Протокол измерений сопротивления изоляции

• Акт проверки срабатывания защиты

• Термограммы соединений

• Исполнительная схема с замерами

Рекомендации:

• Проводить проверки при температуре ≥+5°C

• Для точных измерений использовать калиброванное оборудование

• При неудовлетворительных результатах – повторный монтаж

Профессиональные рекомендации по монтажу и эксплуатации скрытой проводки

Документирование схемы электропроводки

Почему это важно:

• Снижает время поиска неисправностей на 70%

• Позволяет избежать повреждений при последующем ремонте

• Обязательно требованием ПУЭ 1.7.2 для скрытой проводки

Как правильно документировать:

1. Создание исполнительной схемы:
   Точный масштаб (рекомендуется 1:50)
   Указание всех электроточек с привязкой к архитектурным элементам
   Отметка глубины залегания кабелей

2. Фотофиксация ключевых узлов:
   Распределительные коробки перед закрытием
   Сложные трассы прокладки
   Узлы пересечений с другими коммуникациями

3. Электронный архив:
   Сканирование бумажных схем
   Хранение в облачных сервисах
   QR-коды на электрощите для быстрого доступа

Рекомендуемые обозначения:

• Красный - силовые линии

• Синий - освещение

• Зеленый - слаботочные сети

• Пунктир - скрытые участки

Организация доступа к распределительным коробкам

Требования к размещению:

• Высота 15-30 см от потолка

• Расстояние между коробками не более 12 м

• Запрещено размещение в несущих стенах

Способы обеспечения доступа:

1. Декоративные лючки:

   • Магнитные крышки

   • Поворотные механизмы

   • Встроенные в мебель

2. Маркировка на стенах:

   • Термоусадочные метки

   • RFID-метки

   • Лазерная гравировка

3. Особые случаи:

   • В натяжных потолках - сервисные люки

   • В стяжке пола - ревизионные колодцы

   • За гипсокартоном - съемные панели

Минимальные размеры доступа:

• 20×20 см для стандартных коробок

• 30×30 см для сложных узлов

• 40×40 см для вводных устройств

Система цветовой маркировки проводов

Стандартные цветовые обозначения (IEC 60446):

• Коричневый или черный - фаза

• Синий - нейтраль

• Желто-зеленый - земля

• Серый - резерв

Дополнительные маркеры:

1. Наклейки:

   • Номера линий

   • Назначение цепи

   • Сечение провода

2. Термоусадочные трубки:

   • Разные цвета на концах кабеля

   • Дублирование информации

   • Защита от стирания

3. Электронные идентификаторы:

   • NFC-метки

   • QR-коды

   • RFID-чипы

Правила маркировки:

• На обоих концах кабеля

• Через каждые 3 метра на длинных участках

• В местах соединений и ответвлений

• С указанием даты монтажа

Дополнительные профессиональные советы

Для монтажа:

• Используйте кабели с индикаторной полосой для контроля целостности

• Применяйте кабельные чулки для протяжки в гофре

• Оставляйте запас 15-20 см в каждой коробке

Для обслуживания:

• Раз в 3 года проводите тепловизионное обследование

• Ежегодно проверяйте затяжку контактов (момент 0,8-1,2 Н·м)

• Вести журнал изменений в схеме проводки

Технологические хитрости:

• Для поиска скрытой проводки используйте генератор + приемник

• При замене участков применяйте муфты с индикацией состояния

• В проблемных зонах устанавливайте датчики температуры

Нормативные требования:

• ГОСТ Р 50462-2009 - цветовая маркировка

• СП 256.1325800.2016 - требования к скрытой проводке

• ПУЭ 7 - правила устройства электроустановок

Скрытая проводка — надежное и эстетичное решение, но только при профессиональном монтаже. Избегайте типичных ошибок, используйте качественные материалы и соблюдайте ПУЭ. Если сомневаетесь в своих силах — доверьте работу электрикам с допуском!
