Строительство домов из блоков (газобетонных, пенобетонных, керамзитобетонных) набирает популярность благодаря скорости возведения и хорошим теплоизоляционным свойствам. Однако электропроводка в таких домах имеет свои особенности, которые необходимо учитывать при проектировании и монтаже. В этой статье разберем ключевые аспекты прокладки проводки в блочных домах: от выбора материалов до монтажа и защиты.

Особенности прокладки проводки в блочных стенах

Блоки - пористый материал, поэтому при монтаже электропроводки важно учитывать:

• Хрупкость структуры - штробить нужно аккуратно, чтобы не повредить блоки.

• Гигроскопичность - некоторые виды блоков впитывают влагу, поэтому кабели должны иметь дополнительную изоляцию.

• Пожаробезопасность - несмотря на негорючесть блоков, проводка должна быть защищена от перегрузок.


Основные этапы проектирования проводки

Перед началом установки проводки необходимо пройти несколько ключевых этапов. Они помогут избежать ошибок и гарантируют безопасность в эксплуатации.

Планирование

На этом этапе создается проект, который включает расположение всех электроприборов, розеток и выключателей. Необходимо учесть количество приборов, которые будет использовать жилье.

Выбор материалов

Качество проводов и других материалов критически важно для безопасности. Следует выбирать продукцию, соответствующую современным стандартам.

Монтаж системы

Выполнение монтажных работ, соответствующих проекту, с учетом всех норм и стандартов.

Проверка работоспособности

Перед введением системы в эксплуатацию необходимо провести тестирование всех элементов.

Способы монтажа проводки

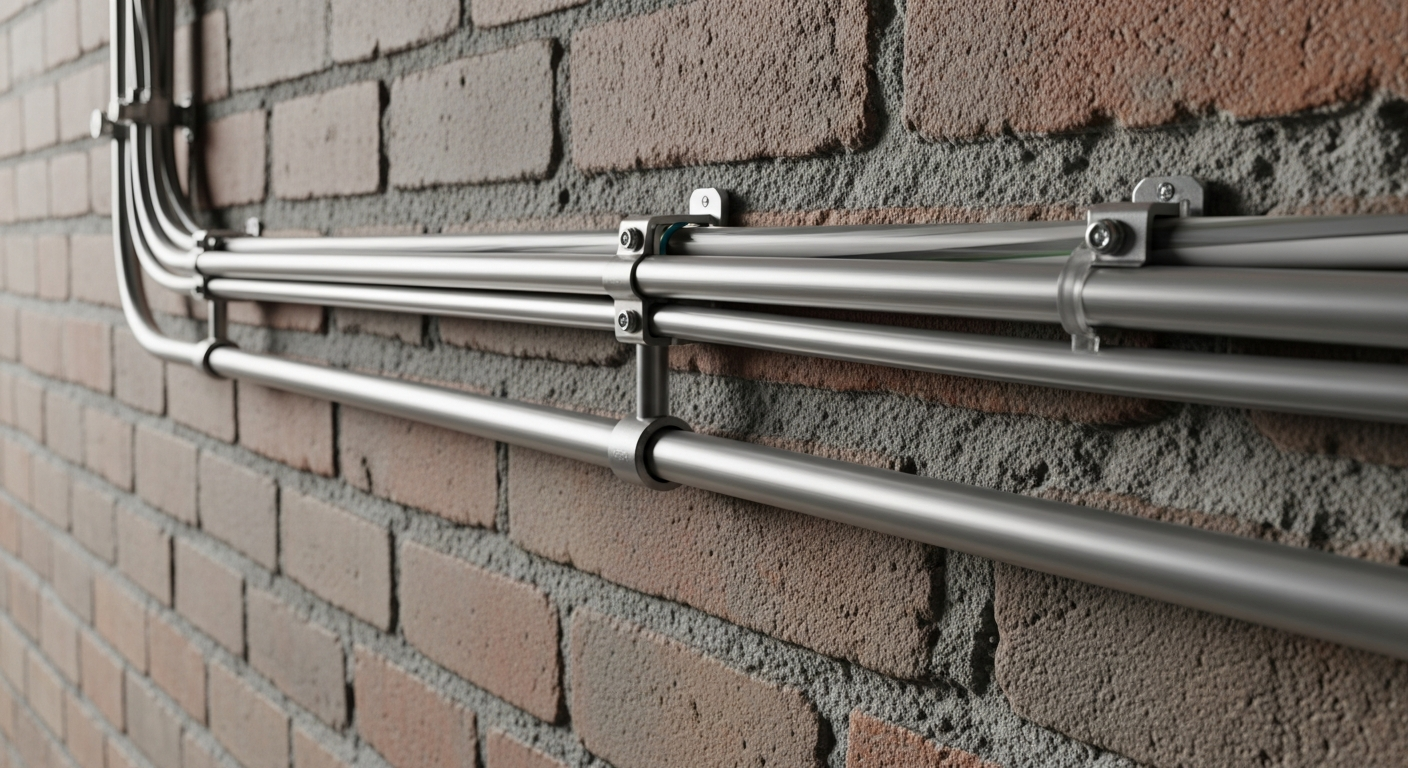

Открытая проводка

Подходит для временных решений или деревянных построек, но в блочных домах используется редко.

Плюсы:

• Быстрый монтаж

• Легкий доступ для ремонта



Минусы:

• Неэстетичный вид

• Риск механических повреждений



Скрытая проводка

Основной метод для блочных домов. Кабели укладываются в штробы или за гипсокартон.

Этапы монтажа:

• Разметка трасс.

• Штробление стен (глубина ~20-30 мм).

• Укладка кабеля в гофру.

• Фиксация алебастром или монтажной пеной.

• Заделка штроб штукатуркой.


Основные требования к проводке в доме

Проектирование и установка проводки нуждаются в соответствии с определенными стандартами. При этом нужно обращать внимание на несколько ключевых аспектов.

• Мощность: Важно учитывать общую мощность электрических приборов. В соответствии с нормами, нагрузки должны распределяться максимально равномерно.

• Заземление: Обеспечение должного уровня защиты от поражения электрическим током.

• Защитные устройства: Установка автоматов и УЗО для защиты от короткого замыкания и утечек тока.

• Качество материалов: Используйте только сертифицированные провода, кабели, автоматы и прочие устройства, чтобы исключить возможность их быстрого выхода из строя.



Выбор кабелей и комплектующих

При выборе проводов и кабелей для проводки в доме из блоков следует учитывать следующие параметры:

• Сечение провода: Определяется в зависимости от нагрузки. Важно, чтобы провод не перегревался и мог выдерживать постоянные токи.

• Изоляция: Важно выбрать провод с качественной изоляцией, стойкой к UV-излучению и механическим повреждениям.

• Марка провода: Наиболее распространены марки "ПВ-3", "АВВГ", "ВВГ", которые используются в сети переменного тока.



Типы кабелей

Дополнительные материалы

• Гофра - защищает кабель от влаги и повреждений.

• Короба - для открытой проводки.

• Подрозетники - лучше использовать специальные для блочных стен.



Рекомендации по монтажу

Процесс монтажа проводки в доме из блоков требует выполнения ряда специфик. Основные рекомендации:

• Установка кабеля: Кабель лучше прокладывать внутри стен, что обеспечит защиту от механических повреждений. В блоках рекомендуется использовать коробки или каналы.

• Монтаж розеток и выключателей: Расположение розеток должно обеспечить легкий доступ и соответствовать требованиям безопасности. Высота установки стандартно составляет примерно 30 см для розеток и 90 см для выключателей на уровне глаз.

• Заземление и УЗО


В блочном доме обязательны:

• Контур заземления (если нет централизованного).

• УЗО на 10-30 мА для влажных помещений.

• Автоматы защиты (16А - розетки, 10А - освещение).



Самостоятельный расчет проводки: таблица потерь напряжения

Чтобы предупредить перегрев проводки, важно правильно рассчитать ее сечение. Комплексный расчет включает в себя оценку потерь напряжения. Пример таблицы потерь напряжения приведен ниже:

Эта таблица помогает определить, будет ли провод выдерживать необходимые нагрузки без значительных потерь напряжения. Подбирайте сечение провода в соответствии с длиной линии и предполагаемой нагрузкой для обеспечения нормальной работы электрических приборов.
В расчетах также учтите, что критерии для жилых помещений отличаются, и исходите из практики эксплуатации в конкретных условиях вашего дома.

Проблемы, которые могут возникнуть

При эксплуатации проводки в доме из блоков возможны определенные проблемы. Это могут быть перегрузки, плохое заземление, неправильная установка защитных устройств или использование неподходящих материалов. Основные неисправности включают:

• Перегрев проводки: Происходит из-за слишком большой нагрузки или недостаточного сечения провода.

• Выход из строя автоматов: Часто причиной являются короткие замыкания или неправильный расчет нагрузки.

• Проблемы с заземлением: Неэффективное заземление может привести к угрозе поражения электрическим током.


Решение этих проблем требует привлечения квалифицированного электрика, который поможет диагностировать и устранить неисправности.

Частые ошибки при монтаже

• Использование кабеля без маркировки (ПУНП вместо ВВГ).

• Отсутствие гофры в штробах.

• Соединение проводов скруткой (нужно клеммы Wago или гильзы).

• Прокладка слаботочных и силовых линий в одной штробе.


Заключение

Проводка в доме из блоков - это ответственная задача, требующая знания и опыта. Правильное проектирование, выбор качественных материалов и соблюдение всех норм и правил позволят не только обеспечить безопасность, но и значительно продлить срок службы электрической сети. Важно помнить, что соблюдение техники безопасности и правильные монтажные практики - это залог комфортного и безопасного проживания. Инвестируя в качественную проводку, вы создаете надежную основу для современного, удобного и безопасного жилья, где электричество будет служить верой и правдой многие годы.
