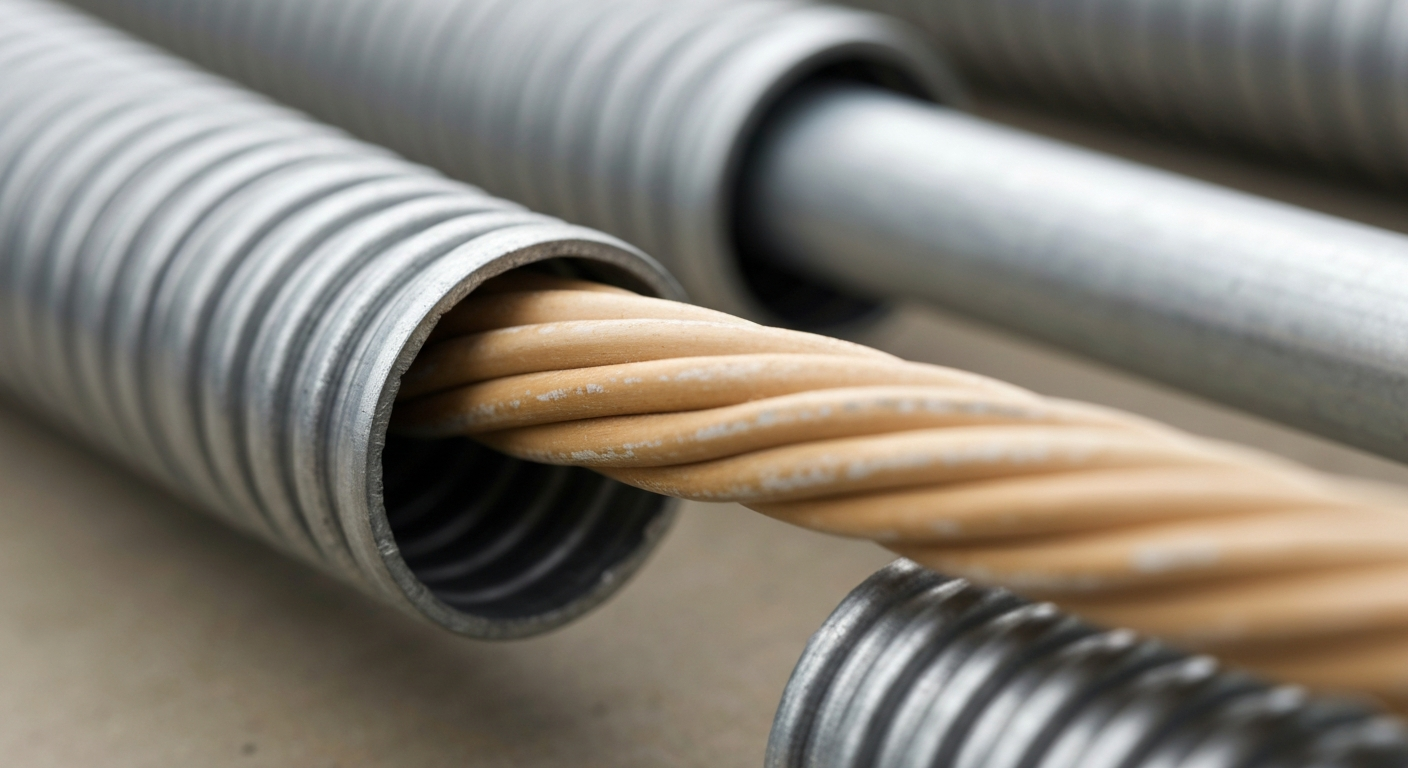

Прокладка кабеля в гофре – один из самых распространенных способов монтажа электропроводки. Этот метод обеспечивает защиту кабеля от механических повреждений, влаги и ультрафиолета, а также облегчает возможный ремонт. Однако неправильный монтаж может привести к перегреву, повреждению изоляции и даже возгоранию. В этой статье разберем, как правильно прокладывать кабель в гофре, какие материалы использовать и каких ошибок избегать.

Выбор гофры: какая подходит для ваших задач?

Правильный выбор гофрированной трубы определяет долговечность и безопасность кабельной линии. Рассмотрим основные типы гофры и их применение.

ПВХ-гофра (поливинилхлоридная)

Самый распространенный вариант для внутреннего монтажа. Отличается серым цветом и гибкостью. Главное преимущество - самозатухающие свойства: при возгорании кабеля материал не поддерживает горение. Идеально подходит для квартир, офисов и производственных помещений. Однако на морозе становится хрупкой, поэтому не рекомендуется для улицы. Стандартные диаметры: 16, 20, 25 и 32 мм.

ПНД-гофра (полиэтиленовая)

Черные трубы с повышенной устойчивостью к ультрафиолету и влаге. Основная сфера применения - наружная прокладка по фасадам, в земле (глубина до 2 метров). Отличается более плотными стенками по сравнению с ПВХ. Недостаток - горючесть, поэтому внутри зданий используется только в сочетании с негорючими переходами.

Металлическая гофра

Изготавливается из оцинкованной стали или нержавейки. Незаменима в промышленных цехах, на складах и в других помещениях с повышенными требованиями пожарной безопасности. Обеспечивает механическую защиту от грызунов. Требует обязательного заземления. Минусы: высокая стоимость и сложность монтажа (особенно зимой).

Двухслойная гофра

Комбинированный вариант с внешним ПНД-слоем и внутренним ПВХ. Сочетает преимущества обоих материалов: устойчивость к УФ-излучению и негорючесть. Применяется в переходных зонах (например, при вводе кабеля в здание).

Как подобрать диаметр?

Для одиночного кабеля внутренний диаметр гофры должен быть минимум в 1,5 раза больше сечения кабеля. При групповой прокладке суммарное сечение кабелей не должно превышать 40% внутреннего объема трубы. Например, для трех кабелей ВВГнг 3×1,5 мм² (диаметр ~8 мм) минимальный размер гофры - 20 мм.
Совет: Для ответственных объектов выбирайте гофру с зондом (протяжкой) - это сэкономит до 70% времени на монтаж. В качественных изделиях протяжка выполнена из стальной проволоки толщиной 1,2-1,5 мм.

Технология прокладки: детальная пошаговая инструкция

Подготовка трассы: основа качественного монтажа

Правильная подготовка трассы - залог долговечной и безопасной электропроводки. На этом этапе необходимо:

Разметка линии

Используйте лазерный уровень для точной вертикальной/горизонтальной разметки. Это особенно важно при скрытом монтаже.
Для открытой прокладки отмечайте линию маркером или мелом с шагом 50-70 см.
Обязательно проверьте, чтобы трасса не пересекалась с другими коммуникациями (водопровод, газ).

Штробление (для скрытого монтажа)

Глубина штробы должна быть на 5-10 мм больше диаметра гофры.
Ширина - достаточная для размещения гофры с зазором 3-5 мм по бокам.
Используйте штроборез с пылеулавливанием для чистоты работ.

Крепление клипсами (открытый монтаж)

Выбирайте клипсы соответствующего диаметра.
Шаг крепления: 40-50 см для горизонтальных участков, 60 см для вертикальных.
В местах поворотов устанавливайте дополнительные крепления.

Запас длины

Оставляйте 1-2% длины на температурные деформации.
В распределительных коробках - петлю 15-20 см для возможного ремонта.
На концах линии - запас 30-50 см для удобного подключения.

Протяжка кабеля в гофру: технологичные приемы

Подготовка гофры

Полностью раскрутите бухту и дайте материалу выпрямиться (особенно важно для ПВХ).
Проверьте наличие зонда (протяжки) внутри. Если его нет - используйте стальную проволоку 1,5-2 мм.

Техника протяжки

1. Надежно закрепите кабель к зонду:
   Снимите 3-4 см изоляции с конца кабеля.
   Оберните оголенные жилы вокруг зонда.
   Плотно обмотайте соединение изолентой, создавая плавный переход.

2. Протягивайте кабель плавно, без рывков:
   Один человек подает кабель, второй тянет зонд.
   При сопротивлении - проверьте на заломы гофры.

3. Особое внимание уделите изгибам:
   Минимальный радиус = 6 наружных диаметров гофры.
   Для резких поворотов используйте специальные угловые муфты.
   Не допускайте перекручивания гофры.


Советы профессионалов:

• Для длинных участков (более 15 м) используйте кабельную смазку.

• При групповой прокладке маркируйте кабели перед протяжкой.

• После протяжки проверьте целостность изоляции мегомметром.


Крепление гофры: надежная фиксация

Скрытый монтаж (в штробах)

Фиксация алебастром

Шаг крепления 50-60 см.
Наносите небольшие порции раствора, вдавливая гофру.
Выдержите 2-3 часа до полного схватывания.

Дюбель-хомуты

Диаметр должен соответствовать гофре.
Закрепляйте с шагом 40-50 см.
В бетоне используйте дюбеля 6×40 мм.

Открытый монтаж

Клипсы

Пластиковые - для помещений, металлические - для улицы.
Шаг крепления: 40 см для горизонтали, 60 см для вертикали.
В местах поворотов - дополнительные клипсы.

Прокладка в траншеях

1. Подготовка основания:
   Песчаная подушка толщиной 10 см.
   Уплотнение виброплитой.

2. Укладка:
   Глубина - не менее 70 см.
   Защитная плита (кирпич, бетон) сверху.

3. Засыпка:
   Слой песка 10 см над кабелем.
   Сигнальная лента на глубине 30 см от поверхности.


Важно! После монтажа составьте схему прокладки с привязкой к стационарным объектам - это упростит возможный ремонт.

Частые ошибки и как их избежать

1. Неправильный выбор типа гофры
   Ошибка: Использование ПВХ-гофры для уличной прокладки или в земле.
   Последствия: Труба быстро разрушается от ультрафиолета и перепадов температур, теряя защитные свойства.
   Решение: Для улицы применяйте ПНД-гофру черного цвета с УФ-стабилизаторами. В траншеях дополнительно используйте защитные трубы большего диаметра.

2. Нарушение правил заполнения гофры
   Ошибка: Прокладка слишком большого количества кабелей в одной трубе.
   Последствия: Перегрев проводников на 20-30%, сокращение срока службы изоляции.
   Решение: Соблюдайте правило 40% заполнения:


• Для 1 кабеля - диаметр гофры ≥1,5×диаметра кабеля

• Для группы кабелей - сумма сечений ≤40% сечения гофры



Резкие изгибы трассы
Ошибка: Перегибы под острым углом (менее 90°).
Последствия: Механическое повреждение изоляции, сложности при замене кабеля.
Решение:

• Минимальный радиус изгиба = 6 наружных диаметров гофры

• Для резких поворотов используйте угловые муфты или короба

• При монтаже в холод (ниже +5°C) предварительно прогрейте гофру


Неправильное крепление

Ошибка: Слишком редкое или ненадежное крепление.
Последствия: Провисание трассы, повреждение при эксплуатации.

Отсутствие маркировки
Ошибка: Прокладка без обозначения назначения линий.
Последствия: Трудности при ремонте, риск повреждения при модернизации.
Решение:

• Бирочки на концах с указанием:
  Назначение линии (розетки, освещение)
  Сечение кабеля
  Дата монтажа

• Цветовая маркировка (красный - розетки, синий - освещение)



Неправильная протяжка кабеля
Ошибка: Рывки при протягивании, повреждение зонда.
Последствия: Застревание кабеля, повреждение изоляции.
Технология правильной протяжки:

• Выровняйте гофру на ровной поверхности

• Надежно закрепите кабель к зонду (лучше использовать специальные наконечники)

• Протягивайте плавно, без рывков

• При сопротивлении - проверьте на заломы



Игнорирование температурного режима
Ошибка: Монтаж при отрицательных температурах (для ПВХ).

Последствия: Трещины при изгибах, разрушение при последующей эксплуатации.

Решение:

• ПВХ-гофру монтировать при t° ≥ +5°C

• При необходимости - использовать зимние модификации (маркировка "ХЛ")

• Альтернатива - предварительный прогрев строительным феном



Неправильная герметизация
Ошибка: Отсутствие защиты от влаги в сырых помещениях.
Последствия: Коррозия контактов, снижение сопротивления изоляции.
Методы герметизации:

• Силиконовые уплотнители в местах ввода

• Влагозащитные муфты

• Специальные сальники для переходов "улица-помещение"


Проверка и ввод в эксплуатацию: комплексный контроль качества

После завершения монтажных работ необходимо выполнить комплекс проверочных мероприятий, которые гарантируют безопасность и надежность проложенной кабельной линии.

Проверка целостности жил (прозвонка)

Инструменты: цифровой мультиметр в режиме измерения сопротивления (Ω) или звуковой прозвонки.

Методика проверки:

1. На распределительном щите отключите автоматический выключатель проверяемой линии

2. Снимите напряжение со всех жил кабеля

3. На одном конце кабеля соедините все жилы между собой

4. На противоположном конце:
   Подключите один щуп мультиметра к первой жиле
   Последовательно проверяйте соединение с остальными жилами
   При исправной линии прибор покажет близкое к нулю сопротивление (0,1-0,5 Ом)
   Отсутствие сигнала указывает на обрыв


Особые случаи:

• Для длинных линий (>50 м) учитывайте естественное сопротивление жил

• При проверке многожильных кабелей маркируйте жилы перед тестированием


Проверка состояния изоляции

Оборудование: мегомметр на 500/1000 В (в соответствии с ПУЭ 7, п. 1.8.37).

Порядок измерений:

1. Отключите кабель от всех подключенных устройств

2. Установите напряжение проверки:
   500 В - для сетей до 0,4 кВ
   1000 В - для линий 0,4-1 кВ

3. Проведите замеры между:
   Каждой жилой и землей
   Взаимно между всеми жилами

4. Нормативные значения:
   Новые линии: ≥1 МОм
   Эксплуатируемые сети: ≥0,5 МОм


Важные нюансы:

• Перед измерением очистите контакты от загрязнений

• При проверке длинных линий учитывайте емкостный заряд

• Влажные помещения требуют дополнительной проверки через 24 часа после монтажа


Визуальный и механический контроль

Проверяемые параметры:

1. Отсутствие перегибов:
   Радиус изгиба ≥6D (D - внешний диаметр гофры)
   Отсутствие видимых деформаций трубы

2. Качество креплений:
   Клипсы/хомуты не должны передавливать гофру
   Шаг крепления соответствует нормативам

3. Герметичность соединений:
   Проверка муфт и переходов
   Отсутствие зазоров в местах ввода в коробки


Дополнительные испытания (для ответственных объектов)

1. Испытание повышенным напряжением:
   Подача 1,5 Uном в течение 10 минут
   Отсутствие пробоя и поверхностных разрядов

2. Проверка срабатывания защиты:
   Тест УЗО (ток утечки 30 мА)
   Проверка времени отключения автоматов

3. Тепловизионный контроль:
   Выявление локальных перегревов
   Проводится под нагрузкой через 24 часа работы


Оформление исполнительной документации

Обязательные документы:

• Протокол измерения сопротивления изоляции

• Акт скрытых работ (для замоноличенных трасс)

• Исполнительная схема с привязками

• Паспорта на использованные материалы

• Гарантийные обязательства


Практические рекомендации:

1. Проводите проверку при температуре выше +5°С

2. Для протяженных линий используйте мегомметры с функцией саморазряда

3. При неудовлетворительных результатах проверьте:
   Качество концевых заделок
   Отсутствие влаги в гофре
   Целостность изоляции в местах изгибов


Только после успешного прохождения всех проверок кабельную линию можно считать готовой к эксплуатации. Помните, что качественно выполненный монтаж с соблюдением всех нормативов - это гарантия многолетней бесперебойной работы электросети.

Прокладка кабеля в гофре – надежный способ защиты проводки, но только при правильном монтаже. Учитывайте тип гофры, соблюдайте технологию и избегайте распространенных ошибок. Если сомневаетесь – доверьте работу профессионалам!
