Светодиодные ленты стали универсальным инструментом современного освещения, но их неправильный монтаж приводит к не равномерному свечению, перегреву и преждевременному выходу из строя. В этой статье мы раскроем профессиональные техники установки, которые обеспечат идеальное освещение на долгие годы.



Выбор светодиодной ленты: основа качественного света



Правильный выбор светодиодной ленты определяет 80% успеха всей системы освещения. Разберем ключевые параметры выбора с техническими подробностями.



Тип светодиодов: сравнительный анализ



SMD 3528

• Размер чипа: 3.5×2.8 мм

• Ток потребления: 0.08А на диод

• Световой поток: 4-8 люмен/диод

• Область применения:

• Декоративная подсветка ниш

• Контурное освещение

• Подсветка мебели (не для основного света)



SMD 5050

• Размер чипа: 5.0×5.0 мм

• Ток потребления: 0.2А на диод

• Световой поток: 12-18 люмен/диод

• Особенности:

• Трехкристальная конструкция (RGB)

• Возможность цветных эффектов

• Оптимален для подсветки потолков



COB (Chip On Board)

• Технология: Бескорпусные чипы на плате

• Плотность: 480 диодов/м

• Преимущества:

• Абсолютно равномерная световая линия

• Угол свечения 180°

• Отсутствие точечного эффекта



Профессиональный совет: Для коммерческих помещений выбирайте COB-ленты с CRI>90 – они обеспечивают точную цветопередачу.

Плотность диодов: расчет освещенности



Таблица зависимости освещенности от плотности:





Важно: Реальная яркость снижается на 15-20% после 1000 часов работы из-за деградации люминофора.



Цветовая температура: медицинские аспекты



2700-3000К:

• Стимулирует выработку мелатонина

• Рекомендована для спален и зон отдыха



4000К:

• Нейтральное восприятие

• Идеально для кухонь и рабочих зон



6500К:

• Подавляет мелатонин

• Применяется только в коммерческих помещениях



Исследования: По данным NIH, холодный свет после 18:00 нарушает циркадные ритмы.



Класс защиты: условия эксплуатации



IP20 (без защиты)

• Сухие отапливаемые помещения

• Монтаж в закрытых профилях

• Запрещено в ванных комнатах



IP65 (влагозащищенные)

• Устойчивы к конденсату

• Допускается влажная уборка

• Нельзя погружать в воду



IP68 (подводные)

• Работают под водой

• Специальный силиконовый слой

• Максимальная герметизация контактов



Блок питания: скрытый компонент качества



Критерии выбора:

• Мощность: +30% к суммарной нагрузке

• Коэффициент пульсаций: <5% (ГОСТ Р 54945-2012)

• КПД: ≥85% (стандарт 80 PLUS Bronze)

• Охлаждение: Пассивное (для жилых помещений)



Формула расчета:



Мощность БП = (Длина ленты × Вт/м) × 1.3

Пример: Для 5м ленты 14.4 Вт/м:



(5 × 14.4) × 1.3 = 93.6 → Берем 100Вт



Дополнительные параметры



Индекс цветопередачи (CRI)

• CRI>90 – для галерей и магазинов

• CRI>80 – для жилых помещений

• CRI<70 – только для технических зон



Управление

• PWM-диммирование (широтно-импульсное)

• Протоколы: DALI, DMX512 (для сложных систем)

• Smart-управление: Zigbee, Bluetooth Mesh



Важно: RGB-ленты требуют специальных контроллеров – не пытайтесь подключать их напрямую!



Подготовка к монтажу: комплексная проверка перед установкой



Правильная подготовка к монтажу светодиодной ленты определяет 50% успеха всей системы освещения. Рассмотрим все аспекты предмонтажной проверки с техническими подробностями.



Расчет системы освещения



Определение длины линии



Максимальные отрезки:

• 12В системы: не более 5 метров (падение напряжения >15% после 5м)
• 24В системы: до 10 метров (с двусторонним питанием)
• 220В системы: до 50 метров (специальные высоковольтные ленты)

Формула расчета падения напряжения:

ΔU = (I × ρ × L) / S

Где:

I - ток (А)

ρ - удельное сопротивление меди (0.0175 Ом·мм²/м)

L - длина (м)

S - сечение провода (мм²)



Практические рекомендации:



Для 5м ленты 14.4Вт/м (12В):

• Ток: 14.4Вт/12В × 5м = 6А

• Минимальное сечение: 1.5 мм²



Для 10м ленты 24Вт/м (24В):

• Ток: 24Вт/24В × 10м = 10А

• Минимальное сечение: 2.5 мм²



Выбор блока питания



1. Расчет мощности:

• Базовый расчет: Суммарная мощность ленты + 30%

• Для RGB лент: +50% (потери на контроллере)



2. Типы блоков питания:





3. Пример расчета:



Лента 5м × 14.4Вт/м = 72Вт

72Вт × 1.3 (запас) = 93.6Вт → Выбираем 100Вт



Проверка комплектующих



Необходимые материалы



1. Алюминиевый профиль:

• Типы:

• Угловой (для мебели)

• Накладной (для стен)

• Врезной (для потолков)

• Толщина: 1.2-2.0 мм (чем мощнее лента, тем толще профиль)



2. Крепежные элементы:

• Клипсы для профиля (шаг 30 см)

• Термостойкий клей 3M VHB (для сложных поверхностей)

• Саморезы с пресс-шайбой (для металлических оснований)



3. Электрические компоненты:

• Медные провода сечением:

• 1.5 мм² (до 10А)

• 2.5 мм² (10-16А)

• Коннекторы:

• IP20 для сухих помещений

• IP67 для влажных зон

• Предохранители: 5А на каждые 3 метра ленты



Инструментальная проверка



Обязательный набор:

• Паяльник 60Вт с регулятором температуры

• Мультиметр с функцией измерения тока

• Термофен для термоусадки

• Кримпер для обжима коннекторов



Дополнительное оборудование:

• Люксметр для проверки освещенности

• Термопара для контроля нагрева

• Источник стабилизированного питания для тестов



Н3 Подготовка поверхности



Технология подготовки



1. Очистка:

• Обезжиривание: изопропиловый спирт 99%

• Удаление пыли: антистатической щеткой

• Выравнивание: шпатлевка для перепадов >2мм



2. Тепловые расчеты:

• Температура поверхности:

• Дерево: не более +35°C

• Металл: не более +45°C

• Бетон: не более +50°C

• Требуемый тепловой зазор:

• 1 мм на 1 метр ленты (линейное расширение)



3. Разметка:

• Лазерный уровень (погрешность ≤0.2 мм/м)

• Шаблоны для сложных форм

• Учет радиусов изгиба:

• Минимум 50мм для SMD

• 100мм для COB



Проверка электробезопасности



Тестовые измерения



1. Проверка цепи:

• Сопротивление изоляции: ≥1 МОм

• Короткое замыкание: прозвонка всех выходов

• Полярность: проверка тестером



2. Защитные меры:

• УЗО на 10мА для влажных помещений

• Автоматический выключатель B-характеристики

• Заземление металлического профиля



Протокол проверки



1. Визуальный осмотр ленты:

• Отсутствие механических повреждений

• Целостность контактных площадок

• Равномерность нанесения люминофора



2. Тестовое включение:

• Проверка равномерности свечения

• Контроль пульсаций (осциллографом)

• Замер температуры через 30 минут работы



Важно: Все измерения заносятся в монтажный журнал с указанием:

• Даты проверки
• Показаний приборов
• Температуры окружающей среды
• Подписи ответственного



Профессиональный монтаж: детальная пошаговая технология



Подготовка основания (этап, определяющий 50% успеха)



Технология обработки поверхности



Для бетонных/кирпичных стен:

• Грунтовка глубокого проникновения (типа Ceresit CT 17)

• Выравнивание штукатуркой при перепадах >2 мм/м

• Проклейка демпферной ленты по контуру (компенсация теплового расширения)



Для гипсокартона:

• Усиление профилем за монтажной зоной

• Обработка гидрофобизатором (для влажных помещений)

• Разметка с учетом расположения каркасных элементов



Для мебельных конструкций:

• Фрезеровка паза глубиной 5-7 мм

• Пропитка дерева антипиренами

• Установка алюминиевой термоленты (3M 4240)



Инструменты контроля:

• Лазерный нивелир (точность 0,3 мм/м)

• Цифровой угломер

• Контактный термометр поверхности



Монтаж профильной системы



Выбор и установка алюминиевого профиля



Типоразмеры:

• 8×8 мм - для декоративной подсветки

• 10×15 мм - стандартные SMD 5050

• 15×20 мм - мощные COB-ленты



Крепежная технология:

• Механический крепеж (шаг 25 см):

• Саморезы 3,5×25 мм с пресс-шайбой

• Дюбель-гвозди 6×40 для бетона



Химический анкер:

• Монтажный клей Titebond 9050

• Жидкие гвозди LN-901



Термомонтажные требования:

• Теплопроводящая паста (КПТ-8)

• Толщина слоя 0,5-1 мм

• Давление прижатия 2-3 кг/см²



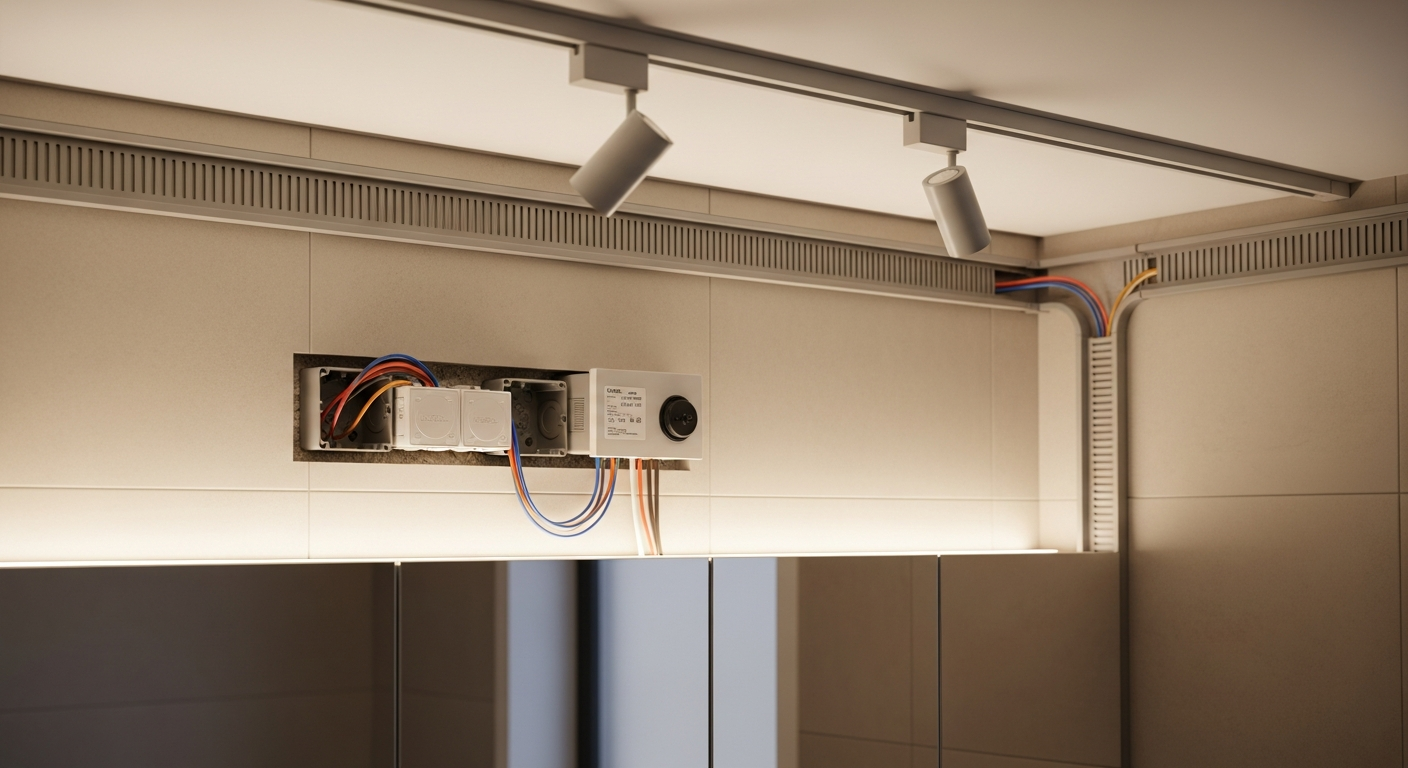

Электрический монтаж



Технология соединений



1. Пайка (ГОСТ Р ИСО 9455-1-2016):

• Температурный режим:

• Оловянно-свинцовые припои: 220-250°C

• Бессвинцовые: 260-300°C

• Время пайки контакта: ≤3 секунды

• Последовательность:

1. Лужение контактных площадок
2. Фиксация провода с натягом 200-300 г
3. Нанесение припоя (не более 2 мм³)

2. Механические соединители:

• Клипсовые IP68 (модели Wago 2273)

• Винтовые клеммники (Phoenix Contact UDK 4)

• Обжимные гильзы (тип ГСИ-4)



Установка светодиодной ленты

Пошаговая технология



1. Резка и соединение:

• Разметка по заводским меткам (обычно через 3 диода)

• Использование гильотинных ножниц (не бокорезов!)

• Зачистка контактов на 2-3 мм



2. Монтаж на профиль:

• Снятие защитной пленки частями по 20-30 см

• Прижатие резиновым валиком (усилие 1-1,5 кг)

• Экспозиция перед включением: 30 минут



3. Термоконтроль:

• Первичный нагрев до 40-45°C (активация клея)

• Рабочая температура: 55-60°C (макс. 65°C)

• Термодатчики с шагом 1 м (для систем >5 м)



Финальная проверка системы



Тестовый протокол



1. Электрические параметры:

• Пульсации: ≤5% (осциллографом)

• Падение напряжения: ≤0,5В на 5м

• Ток утечки: ≤0,5 мА



2. Светотехнические характеристики:

• Равномерность свечения: ±5% по длине

• Цветовая температура: отклонение ≤100К

• Индекс цветопередачи: CRI ≥80



3. Механические испытания:

• Вибрационная стойкость: 5-50 Гц, 0,5 мм

• Тяговое усилие: ≥15 Н/10 см

• Влагостойкость: 24ч при 95% влажности



Документирование:

• Термограммы соединений

• Протокол электрических измерений

• Схема расположения компонентов



Секреты идеально равномерного свечения: инженерные решения



Физические основы равномерности освещения

Оптические законы распределения света

1. Закон квадратов расстояния:

• Интенсивность = 1/расстояние²

• Практическое применение: минимальное расстояние до отражателя 50-70 мм



2. Угол рассеивания:

• SMD 5050: 120°

• COB: 180°

• Расчет оптимального расстояния:

D = h × tan(α/2)

Где:

h - высота установки

α - угол свечения



Коэффициент отражения поверхностей:



4.2. Технические методы устранения мерцания



1. Схемотехнические решения



• Стабилизация питания:

• Конденсаторы 1000μF через каждые 3м:

• Электролитические 25В для 12В систем

• Танталовые для компактных мест

• Дроссели LC-фильтров (100μH)



2. Импульсные стабилизаторы:

• Понижающие преобразователи (Buck)

• КПД 92-95%

• Точность поддержания напряжения ±1%



3. Параметры БП:

• Коэффициент пульсаций: ≤3%

• Время отклика: ≤1 мс

• Запас по току: 30%



Осциллографический контроль



Допустимые параметры:

• Частота ШИМ: ≥2000 Гц

• Глубина модуляции: ≤5%

• Время нарастания: ≤10 μs



4.3. Монтажные техники выравнивания света



Профильные системы



1. Типы рассеивателей:

Opal (матовый): равномерность 85-90%

Prism (призматический): 75-80%

Clear (прозрачный): 60-65%



2. Оптимальные сочетания:



3. Монтажные углы:

• 45° - для акцентной подсветки

• 30° - общее освещение

• 15° - скрытая подсветка



Специальные приемы



1. Двойной слой:

• Смещение 50% шага диодов

• Мощность второго слоя 60% от основного

• Пример:

• Основная лента: 120 диодов/м

• Дополнительная: 60 диодов/м



2. Диффузные отражатели:

• Алюминиевая фольга (97% отражения)

• Микропризматические пленки

• Керамические покрытия



Программные методы коррекции



Алгоритмы компенсации



1. Динамическая регулировка:

• Датчики освещенности через каждые 2м

• ПИД-регуляторы в контроллере

• Шаг регулировки: 0,1%



2. Профили яркости:

• Градиентные схемы (линейные, экспоненциальные)

• Компенсация падения к краям



3. Цветовые калибровки:

• Использование спектрофотометров

• Коррекция по CIE 1931

• Точность ΔE<3



Практические кейсы решения проблем



Типовые проблемы и решения



Эффект "пунктира":

Причина: большие шаги между диодами

Решение:

• Уменьшить расстояние до отражателя
• Установить микролинзы
• Применить матовый диффузор 3 мм



Неравномерность по длине:

Причина: падение напряжения

Решение:

• Параллельное питание
• Усилители через каждые 5м
• Повышение напряжения системы до 24В



Цветовые перепады:

• Калибровка по эталону
• Использование лент с binning
• Установка цветовых фильтров



Инструменты контроля качества:

• Спектрорадиометр GL Spectis 1.0 Touch

• Камера для измерения равномерности

• Программное обеспечение LightSpect



Ошибки, сокращающие срок службы



Термоменеджмент

• Без профиля: Снижение срока службы на 60%

• Неправильный монтаж:

• Прямо на дерево: +15°C к температуре

• На металл без изоляции: риск КЗ



Питание

• Недостаточное сечение кабеля (падение напряжения)

• Соединение последовательно >5м (перегрев первых диодов)



Техническое обслуживание



Раз в 6 месяцев:

• Проверка контактов

• Очистка от пыли



Раз в 2 года:

• Замена термопасты в профиле

• Проверка блока питания



Срок службы при правильном монтаже: 7-10 лет

Готовые решения по установке светодиодной ленты:



Для кухни: SMD 5050 120 шт/м в профиле с Opal-рассеивателем

Для спальни: COB 2400 лм/м с диммером 0-10В

Для фасадов: IP68 лента с двусторонним питанием



Качественный монтаж светодиодной ленты требует внимания к деталям: от выбора профиля до точной настройки питания. Используйте алюминиевые теплоотводы, параллельную схему подключения и профессиональные инструменты — и ваша подсветка будет работать на максимуме возможностей долгие годы.
