Светодиодные ленты стали универсальным инструментом современного освещения, но их неправильный монтаж приводит к неравномерному свечению, перегреву и преждевременному выходу из строя. В этой статье мы раскроем профессиональные техники установки, которые обеспечат идеальное освещение на долгие годы.

Выбор светодиодной ленты: основа качественного света

Правильный выбор светодиодной ленты определяет 80% успеха всей системы освещения. Разберем ключевые параметры выбора с техническими подробностями.

Тип светодиодов: сравнительный анализ

SMD 3528
Размер чипа: 3.5×2.8 мм
Ток потребления: 0.08А на диод
Световой поток: 4-8 люмен/диод
Область применения:
Декоративная подсветка ниш
Контурное освещение
Подсветка мебели (не для основного света)

SMD 5050
Размер чипа: 5.0×5.0 мм
Ток потребления: 0.2А на диод
Световой поток: 12-18 люмен/диод
Особенности:
Трехкристальная конструкция (RGB)
Возможность цветных эффектов
Оптимален для подсветки потолков

COB (Chip On Board)
Технология: Бескорпусные чипы на плате
Плотность: 480 диодов/м
Преимущества:
Абсолютно равномерная световая линия
Угол свечения 180°
Отсутствие точечного эффекта

Профессиональный совет: Для коммерческих помещений выбирайте COB-ленты с CRI>90 – они обеспечивают точную цветопередачу.

Плотность диодов: расчет освещенности

Таблица зависимости освещенности от плотности:

Важно: Реальная яркость снижается на 15-20% после 1000 часов работы из-за деградации люминофора.

Цветовая температура: медицинские аспекты

2700-3000К:
Стимулирует выработку мелатонина
Рекомендована для спален и зон отдыха

4000К:
Нейтральное восприятие
Идеально для кухонь и рабочих зон

6500К:
Подавляет мелатонин
Применяется только в коммерческих помещениях

Исследования: По данным NIH, холодный свет после 18:00 нарушает циркадные ритмы.

Класс защиты: условия эксплуатации

IP20 (без защиты)
Сухие отапливаемые помещения
Монтаж в закрытых профилях
Запрещено в ванных комнатах

IP65 (влагозащищенные)
Устойчивы к конденсату
Допускается влажная уборка
Нельзя погружать в воду

IP68 (подводные)
Работают под водой
Специальный силиконовый слой
Максимальная герметизация контактов

Блок питания: скрытый компонент качества

Критерии выбора:
Мощность: +30% к суммарной нагрузке
Коэффициент пульсаций: <5% (ГОСТ Р 54945-2012)
КПД: ≥85% (стандарт 80 PLUS Bronze)
Охлаждение: Пассивное (для жилых помещений)

Формула расчета:
$\text{Мощность БП}=(\text{Длина ленты}\times \text{Вт/м})\times 1.3$
Пример: Для 5м ленты 14.4 Вт/м:
$(5\times 14.4)\times 1.3=93.6\to \text{Берем 100Вт}$

Дополнительные параметры

Индекс цветопередачи (CRI)
CRI>90 – для галерей и магазинов
CRI>80 – для жилых помещений
CRI<70 – только для технических зон

Управление
PWM-диммирование (широтно-импульсное)
Протоколы: DALI, DMX512 (для сложных систем)
Smart-управление: Zigbee, Bluetooth Mesh

Важно: RGB-ленты требуют специальных контроллеров – не пытайтесь подключать их напрямую!

Подготовка к монтажу: комплексная проверка перед установкой

Правильная подготовка к монтажу светодиодной ленты определяет 50% успеха всей системы освещения. Рассмотрим все аспекты предмонтажной проверки с техническими подробностями.

Расчет системы освещения

Определение длины линии

Максимальные отрезки:
12В системы: не более 5 метров (падение напряжения >15% после 5м)
24В системы: до 10 метров (с двусторонним питанием)
220В системы: до 50 метров (специальные высоковольтные ленты)

Формула расчета падения напряжения:
$\Delta U=\genfrac{}{}{0ex}{}{I\times \rho \times L}{S}$
Где:

• $I$ - ток (А)

• $\rho$ - удельное сопротивление меди (0.0175 Ом·мм²/м)

• $L$ - длина (м)

• $S$ - сечение провода (мм²)

Практические рекомендации:

Для 5м ленты 14.4Вт/м (12В):
Ток: 14.4Вт/12В × 5м = 6А
Минимальное сечение: 1.5 мм²

Для 10м ленты 24Вт/м (24В):
Ток: 24Вт/24В × 10м = 10А
Минимальное сечение: 2.5 мм²

Выбор блока питания

1. Расчет мощности:
   Базовый расчет: Суммарная мощность ленты + 30%
   Для RGB лент: +50% (потери на контроллере)

2. Типы блоков питания:

3. Пример расчета:
   Лента 5м × 14.4Вт/м = 72Вт
   72Вт × 1.3 (запас) = 93.6Вт → Выбираем 100Вт

Проверка комплектующих

Необходимые материалы

1. Алюминиевый профиль:
   Типы:
   Угловой (для мебели)
   Накладной (для стен)
   Врезной (для потолков)
   Толщина: 1.2-2.0 мм (чем мощнее лента, тем толще профиль)

2. Крепежные элементы:
   Клипсы для профиля (шаг 30 см)
   Термостойкий клей 3M VHB (для сложных поверхностей)
   Саморезы с пресс-шайбой (для металлических оснований)

3. Электрические компоненты:
   Медные провода сечением:
   1.5 мм² (до 10А)
   2.5 мм² (10-16А)
   Коннекторы:
   IP20 для сухих помещений
   IP67 для влажных зон
   Предохранители: 5А на каждые 3 метра ленты

Инструментальная проверка

Обязательный набор:
Паяльник 60Вт с регулятором температуры
Мультиметр с функцией измерения тока
Термофен для термоусадки
Кримпер для обжима коннекторов

Дополнительное оборудование:
Люксметр для проверки освещенности
Термопара для контроля нагрева
Источник стабилизированного питания для тестов

Подготовка поверхности

Технология подготовки

1. Очистка:
   Обезжиривание: изопропиловый спирт 99%
   Удаление пыли: антистатической щеткой
   Выравнивание: шпатлевка для перепадов >2мм

2. Тепловые расчеты:
   Температура поверхности:
   Дерево: не более +35°C
   Металл: не более +45°C
   Бетон: не более +50°C
   Требуемый тепловой зазор:
   1 мм на 1 метр ленты (линейное расширение)

3. Разметка:
   Лазерный уровень (погрешность ≤0.2 мм/м)
   Шаблоны для сложных форм
   Учет радиусов изгиба:
   Минимум 50мм для SMD
   100мм для COB

Проверка электробезопасности

Тестовые измерения

1. Проверка цепи:
   Сопротивление изоляции: ≥1 МОм
   Короткое замыкание: прозвонка всех выходов
   Полярность: проверка тестером

2. Защитные меры:
   УЗО на 10мА для влажных помещений
   Автоматический выключатель B-характеристики
   Заземление металлического профиля

Протокол проверки

1. Визуальный осмотр ленты:
   Отсутствие механических повреждений
   Целостность контактных площадок
   Равномерность нанесения люминофора

2. Тестовое включение:
   Проверка равномерности свечения
   Контроль пульсаций (осциллографом)
   Замер температуры через 30 минут работы

Важно: Все измерения заносятся в монтажный журнал с указанием:
Даты проверки
Показаний приборов
Температуры окружающей среды
Подписи ответственного

Профессиональный монтаж: детальная пошаговая технология

Подготовка основания (этап, определяющий 50% успеха)

Технология обработки поверхности

Для бетонных/кирпичных стен:
Грунтовка глубокого проникновения (типа Ceresit CT 17)
Выравнивание штукатуркой при перепадах >2 мм/м
Проклейка демпферной ленты по контуру (компенсация теплового расширения)

Для гипсокартона:
Усиление профилем за монтажной зоной
Обработка гидрофобизатором (для влажных помещений)
Разметка с учетом расположения каркасных элементов

Для мебельных конструкций:
Фрезеровка паза глубиной 5-7 мм
Пропитка дерева антипиренами
Установка алюминиевой термоленты (3M 4240)

Инструменты контроля:
Лазерный нивелир (точность 0,3 мм/м)
Цифровой угломер
Контактный термометр поверхности

Монтаж профильной системы

Выбор и установка алюминиевого профиля

Типоразмеры:
8×8 мм - для декоративной подсветки
10×15 мм - стандартные SMD 5050
15×20 мм - мощные COB-ленты

Крепежная технология:
Механический крепеж (шаг 25 см):
Саморезы 3,5×25 мм с пресс-шайбой
Дюбель-гвозди 6×40 для бетона

Химический анкер:
Монтажный клей Titebond 9050
Жидкие гвозди LN-901

Термомонтажные требования:
Теплопроводящая паста (КПТ-8)
Толщина слоя 0,5-1 мм
Давление прижатия 2-3 кг/см²

Электрический монтаж

Технология соединений

1. Пайка (ГОСТ Р ИСО 9455-1-2016):
   Температурный режим:
   Оловянно-свинцовые припои: 220-250°C
   Бессвинцовые: 260-300°C
   Время пайки контакта: ≤3 секунды
   Последовательность:
   Лужение контактных площадок
   Фиксация провода с натягом 200-300 г
   Нанесение припоя (не более 2 мм³)

2. Механические соединители:
   Клипсовые IP68 (модели Wago 2273)
   Винтовые клеммники (Phoenix Contact UDK 4)
   Обжимные гильзы (тип ГСИ-4)

Схемы подключения: (добавить картинки)

Установка светодиодной ленты

Пошаговая технология

1. Резка и соединение:
   Разметка по заводским меткам (обычно через 3 диода)
   Использование гильотинных ножниц (не бокорезов!)
   Зачистка контактов на 2-3 мм

2. Монтаж на профиль:
   Снятие защитной пленки частями по 20-30 см
   Прижатие резиновым валиком (усилие 1-1,5 кг)
   Экспозиция перед включением: 30 минут

3. Термоконтроль:
   Первичный нагрев до 40-45°C (активация клея)
   Рабочая температура: 55-60°C (макс. 65°C)
   Термодатчики с шагом 1 м (для систем >5 м)

Финальная проверка системы

Тестовый протокол

1. Электрические параметры:
   Пульсации: ≤5% (осциллографом)
   Падение напряжения: ≤0,5В на 5м
   Ток утечки: ≤0,5 мА

2. Светотехнические характеристики:
   Равномерность свечения: ±5% по длине
   Цветовая температура: отклонение ≤100К
   Индекс цветопередачи: CRI ≥80

3. Механические испытания:
   Вибрационная стойкость: 5-50 Гц, 0,5 мм
   Тяговое усилие: ≥15 Н/10 см
   Влагостойкость: 24ч при 95% влажности

Документирование:
Термограммы соединений
Протокол электрических измерений
Схема расположения компонентов

Секреты идеально равномерного свечения: инженерные решения

Физические основы равномерности освещения

Оптические законы распределения света

1. Закон квадратов расстояния:
   Интенсивность = 1/расстояние²
   Практическое применение: минимальное расстояние до отражателя 50-70 мм

2. Угол рассеивания:
   SMD 5050: 120°
   COB: 180°
   Расчет оптимального расстояния:
   $D=h\times \tan (\alpha /2)$
   Где:

   • $h$ - высота установки

   • $\alpha$ - угол свечения

Коэффициент отражения поверхностей:

Технические методы устранения мерцания

1. Схемотехнические решения

   Стабилизация питания:
   Конденсаторы 1000μF через каждые 3м:
   Электролитические 25В для 12В систем
   Танталовые для компактных мест
   Дроссели LC-фильтров (100μH)

2. Импульсные стабилизаторы:
   Понижающие преобразователи (Buck)
   КПД 92-95%
   Точность поддержания напряжения ±1%

3. Параметры БП:
   Коэффициент пульсаций: ≤3%
   Время отклика: ≤1 мс
   Запас по току: 30%

Осциллографический контроль

Допустимые параметры:
Частота ШИМ: ≥2000 Гц
Глубина модуляции: ≤5%
Время нарастания: ≤10 μs

Монтажные техники выравнивания света

Профильные системы

1. Типы рассеивателей:
   Opal (матовый): равномерность 85-90%
   Prism (призматический): 75-80%
   Clear (прозрачный): 60-65%

2. Оптимальные сочетания:

3. Монтажные углы:
   45° - для акцентной подсветки
   30° - общее освещение
   15° - скрытая подсветка

Специальные приемы

1. Двойной слой:
   Смещение 50% шага диодов
   Мощность второго слоя 60% от основного
   Пример:
   Основная лента: 120 диодов/м
   Дополнительная: 60 диодов/м

2. Диффузные отражатели:
   Алюминиевая фольга (97% отражения)
   Микропризматические пленки
   Керамические покрытия

Программные методы коррекции

Алгоритмы компенсации

1. Динамическая регулировка:
   Датчики освещенности через каждые 2м
   ПИД-регуляторы в контроллере
   Шаг регулировки: 0,1%

2. Профили яркости:
   Градиентные схемы (линейные, экспоненциальные)
   Компенсация падения к краям

3. Цветовые калибровки:
   Использование спектрофотометров
   Коррекция по CIE 1931
   Точность ΔE<3

Практические кейсы решения проблем

Типовые проблемы и решения

Эффект "пунктира":
Причина: большие шаги между диодами
Решение:
Уменьшить расстояние до отражателя
Установить микролинзы
Применить матовый диффузор 3 мм

Неравномерность по длине:
Причина: падение напряжения
Решение:
Параллельное питание
Усилители через каждые 5м
Повышение напряжения системы до 24В

Цветовые перепады:
Калибровка по эталону
Использование лент с binning
Установка цветовых фильтров

Инструменты контроля качества:
Спектрорадиометр GL Spectis 1.0 Touch
Камера для измерения равномерности
Программное обеспечение LightSpect

Ошибки, сокращающие срок службы

Термоменеджмент

Без профиля: Снижение срока службы на 60%
Неправильный монтаж:
Прямо на дерево: +15°C к температуре
На металл без изоляции: риск КЗ

Питание

Недостаточное сечение кабеля (падение напряжения)
Соединение последовательно >5м (перегрев первых диодов)

Техническое обслуживание

Раз в 6 месяцев:
Проверка контактов
Очистка от пыли

Раз в 2 года:
Замена термопасты в профиле
Проверка блока питания

Срок службы при правильном монтаже: 7-10 лет

Готовые решения по установке светодиодной ленты

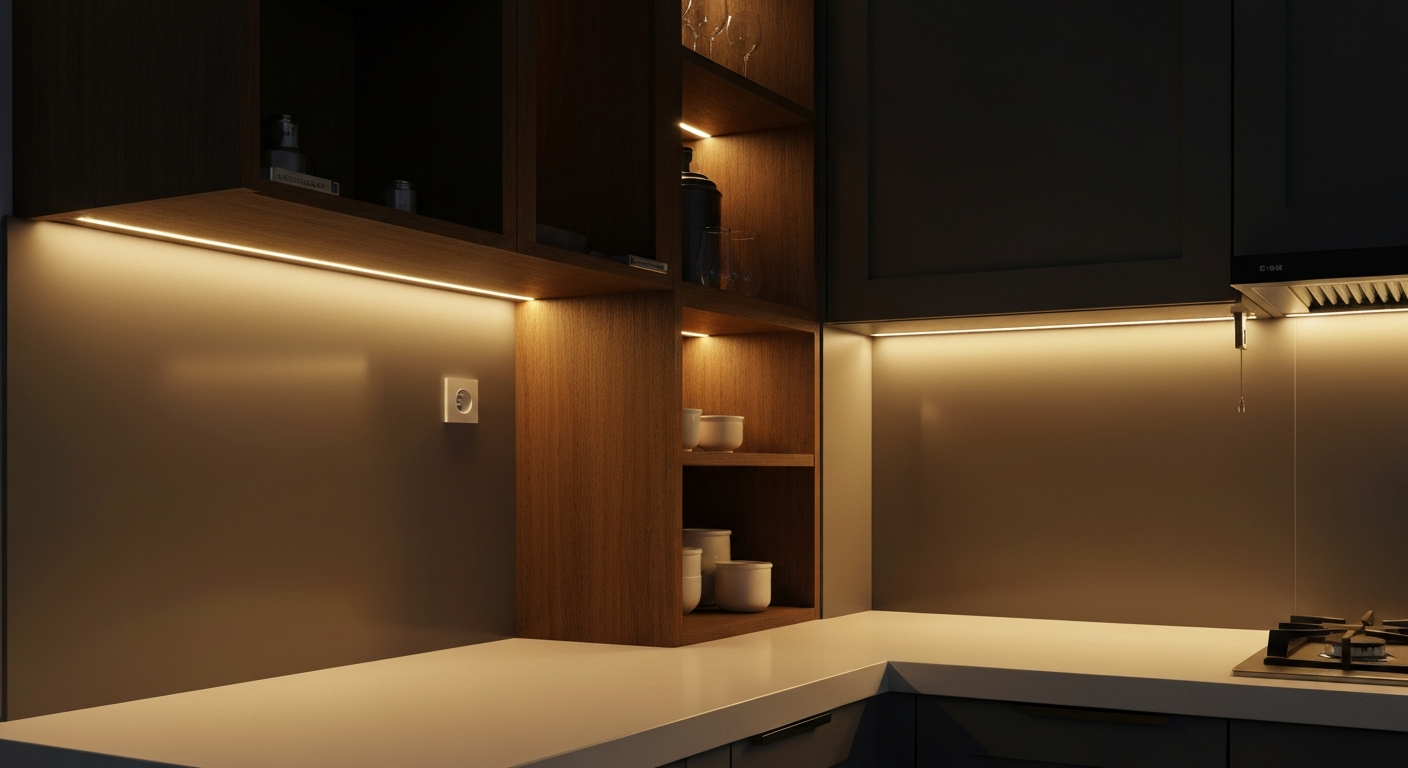

Для кухни: SMD 5050 120 шт/м в профиле с Opal-рассеивателем
Для спальни: COB 2400 лм/м с диммером 0-10В
Для фасадов: IP68 лента с двусторонним питанием

Качественный монтаж светодиодной ленты требует внимания к деталям: от выбора профиля до точной настройки питания. Используйте алюминиевые теплоотводы, параллельную схему подключения и профессиональные инструменты — и ваша подсветка будет работать на максимуме возможностей долгие годы.
