Когда дело касается электромонтажных работ, правильный выбор и установка распаечных коробок являются ключевыми этапами, которые могут значительно повлиять на безопасность и эффективность всей электросистемы. В этом обширном руководстве мы подробно рассмотрим, как выбрать подходящие распаечные коробки, какие инструменты и материалы понадобятся для монтажа, и как правильно подключать провода внутри коробки. Следуя нашим рекомендациям, вы сможете обеспечить надежную и безопасную работу электрической сети.

Что такое распаечная коробка?

Распаячная коробка — это специальный элемент электросистемы, предназначенный для соединения проводов и защиты мест соединения от внешних факторов. Она помогает организовать электропроводку в доме, упрощает выполнение будущих ремонтов и изменений в электрической сети. Коробки изготавливаются из различных материалов, и могут быть разных форм и размеров в зависимости от конкретных задач и условий установки.

Как выбрать распаечную коробку?

При выборе распаечной коробки нужно учитывать несколько факторов. Во-первых, определите, сколько соединений вам нужно будет сделать. Коробки бывают разные — от компактных, вмещающих всего два соединения, до больших моделей, предназначенных для более сложных систем с множеством проводов.

Материал также играет важную роль. Пластиковые распаечные коробки легкие и устойчивы к коррозии, в то время как металлические обеспечивают большую защиту от внешних воздействий, но требуют дополнительной обработки, чтобы избежать возникновения короткого замыкания в случае попадания влаги.

Также стоит обратить внимание на степень защиты (IP). Для внутренних помещений подойдет коробка с IP20, а для наружного монтажа или во влажных помещениях необходимо использовать устройства с более высоким уровнем защиты.

Критерии выбора

Материал корпуса

Совет: Для ванных комнат используйте модели с силиконовыми уплотнителями.

Размер и конфигурация

• Расчет количества кабельных вводов: Добавьте +2 к числу соединяемых проводов (запас)


• Формула минимального объема:
  V=(Σдиаметров кабелей)×10V=(Σдиаметров кабелей)×10
  Пример: Для 3 кабелей ВВГ 3×2.5 (Ø 8 мм): V=(8×3)×10=240V=(8×3)×10=240 см³



Инструменты и материалы для монтажа распаечных коробок

Чтобы успешно выполнить монтаж, вам понадобятся следующие инструменты и материалы. Вам понадобятся:
Распяечная коробка — выберите по типу согласно вашим требованиям.
Поливинилхлоридные (ПВХ) или металлические трубы — для защиты проводов.
Провода — в соответствии с вашим проектом (например, СИП или ВВГнг).
Клеммники — для надежных соединений.
Изолента — для дополнительной безопасности.

Из инструментов подготовьте:

• Кусачки — для обрезки проводов.


• Отвертка — для подключения проводов к клеммам.


• Нож для обрезки изоляции — для подготовки проводов.


• Измеритель напряжения — для проверки электрической сети перед началом работы.



Подготовка к монтажу

Перед тем как приступить к монтажу распаечной коробки, важно отключить электричество в местах, где будут проводиться работы. Определите место установки в соответствии с проектом. Обычно распаечные коробки ставятся в удобных для доступа местах, чтобы в дальнейшем обеспечить легкость обслуживания.

Установка распаечной коробки

Первым делом отметьте место, где будет установлена коробка. Убедитесь, что она будет размещена в доступном месте.
Сделайте отверстие для крепления коробки. Если у вас металлическая коробка, не забывайте проверять, чтобы она фиксировалась надежно.
Подключите трубы с проводами, проведя их до места установки.
Зафиксируйте распаечную коробку на месте с помощью саморезов или другой подходящей крепежной системы.

Технология монтажа: 3 проверенных способа

Открытая установка (в коробах)

Инструменты:

• Перфоратор с коронкой


• Дюбель-гвозди


• Уровень



Пошаговая инструкция:

1. Разметьте центр коробки на 15 см ниже потолка


2. Просверлите отверстия под крепеж


3. Заведите кабели через уплотнители


4. Зафиксируйте коробку саморезами



Важно: Для деревянных домов используйте металлические подложки.

Скрытый монтаж (под штукатурку)

Особенности:

• Глубина штробы: на 5 мм больше высоты коробки


• Крепление на алебастр (схватывается за 3-5 минут)



Ошибка: Утопление коробки заподлицо со стеной → сложность обслуживания.

Уличный вариант

• Обязательна степень защиты IP65


• Кабельные вводы с сальниками


• Дополнительная герметизация силиконом



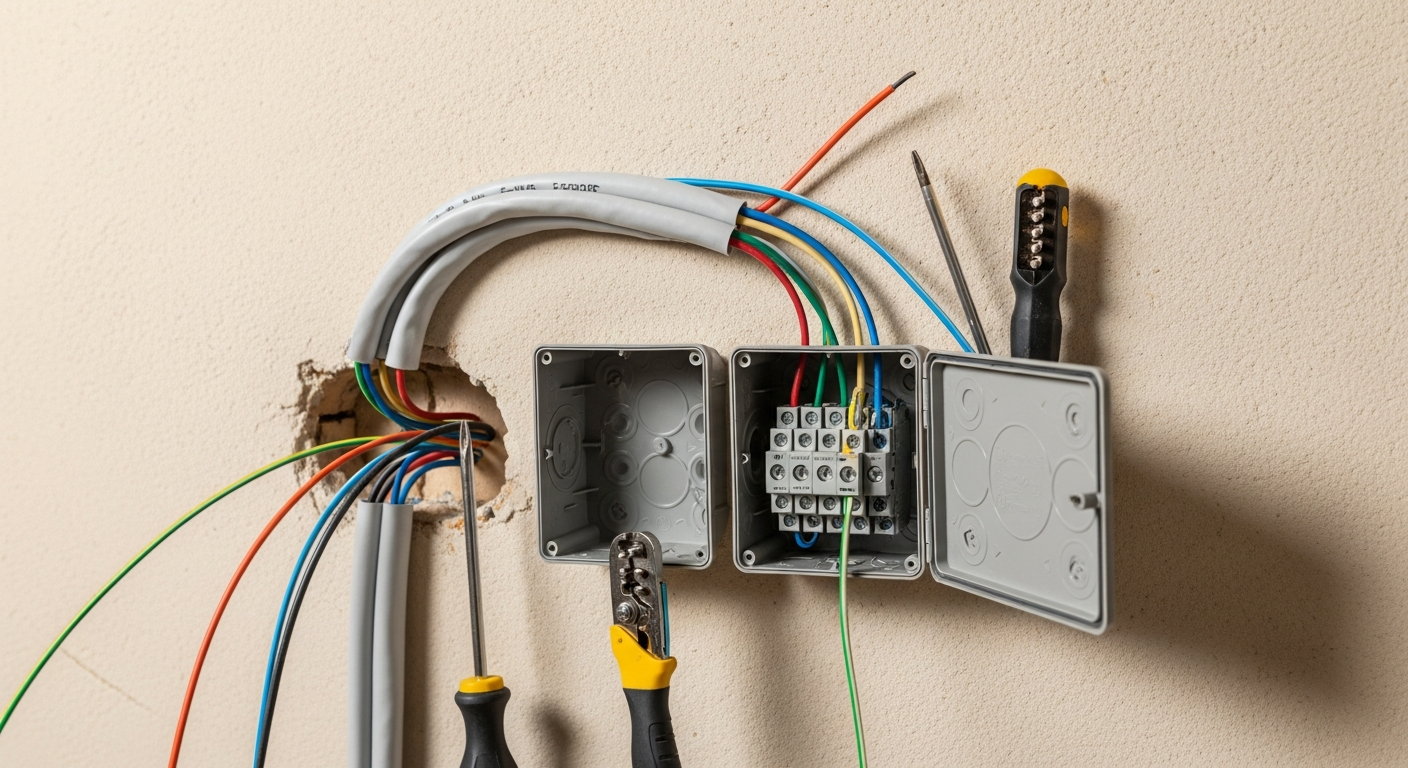

Подключение проводов в распаечной коробке

Теперь можно переходить к соединению проводов. Начните с подготовки проводов, аккуратно обрезая их до необходимой длины и снимая изоляцию с концов — обычно от 1 до 2 см. Убедитесь, что вы не повредили сам провод.
Проверьте, чтобы все провода были чистыми и сухими. Вставьте провода в клеммники внутри распаечной коробки. Помните, что один провод — это фаза (обычно коричневый или черный), второй — ноль (синий или голубой), а третий провод — заземление (желто-зеленый).

После подключения закрутите клеммники, чтобы обеспечить надежное соединение. Не забывайте о дополнительной изоляции — обмотайте соединения изолентой для защиты от влаги и короткого замыкания.

3 безопасных метода подключения проводов

Клеммники WAGO
Для:

• Медных проводов до 4 мм²

• Временных соединений
  Плюсы:

• Не требует инструмента

• Допускает переподключение



Сварка
Технология:

• Скрутка длиной 50 мм

• Прогрев графитовым электродом

• Изоляция термоусадка

• Преимущество: Наименьшее переходное сопротивление.



Гильзы ГМЛ
Порядок действий:

• Совместите зачищенные провода

• Наденьте гильзу

• Обожмите пресс-клещами


Норматив: ПУЭ 2.1.21 — соединения должны быть механически прочными.

Критические ошибки при монтаже распаечных коробок

Переполнение коробки

Последствия:

• Перегрев соединений

• Нарушение изоляции

Решение: Используйте коробки на 30% больше расчетного объема.

Смешение цепей

Пример: В одной коробке — розеточная группа и освещение.
Исправление: Разделите коробки цветными крышками.

Проверка работы системы

После подключения всех проводов не забудьте провести проверку. Включите электричество и с помощью измерителя напряжения проверьте, правильно ли были подключены провода. Убедитесь, что нет пробоев и коротких замыканий.

Тестирование

• Замер сопротивления изоляции (≥1 МОм)

• Проверка нагрева (ИК-термометром)


Если вы заметили какие-либо проблемы, немедленно выключите питание и исправьте соединения. Безопасность — это главный приоритет при работе с электричеством, и небольшая ошибка может привести к серьезным последствиям.

Плановая ревизия

• Раз в 3 года — подтяжка клемм

• После серьезных изменений в нагрузке или после стихийных бедствий.



Заключительные шаги

• После завершения всех работ по подключению и проверке системы, аккуратно закройте распаечную коробку крышкой, избегая перегрева проводов. Убедитесь, что вся электрическая сеть работает исправно, и дайте себе время убедиться, что все соединения надежны и безопасны.
• Монтаж распаечных коробок может показаться сложным процессом, однако, следуя нашим рекомендациям, Вы сможете выполнить его самостоятельно. Тем не менее, если у вас возникают сомнения или недостаток опыта, лучше обратиться к квалифицированным специалистам. Правильная установка распаечных коробок не только упростит вашу жизнь в будущем, но и обеспечит безопасность Вас и ваших близких.
