Установка и сборка электрического щита — это неотъемлемая часть любого ремонта или строительства. Это не только вопрос безопасности, но и правильного распределения электрической нагрузки по всему дому или офису. В данной статье мы разберем, как правильно собрать электрощит своими руками, избежав типичных ошибок. Вы получите подробную инструкцию по монтажу и сборке электрощитов с расчетами, схемами и советами практикующих электриков. Она подойдет как для профессионалов, так и для тех, кто решил заниматься этим самостоятельно.

Понимание электрощита

Электрощит — это вводно распределительное устройство, которое управляет электроэнергией, поступающей в ваш дом или коммерческое помещение. В его состав входят автоматические выключатели, защитные устройства, реле и другие компоненты. Они обеспечивают защиту от короткого замыкания и перегрузки, а также оптимизируют потребление электроэнергии.

Прежде чем приступить к монтажу, важно понимать не только устройство электрощита, но и его основные функции. Правильно установленный электрощит обеспечивает долгую и безаварийную работу всех электрических систем, защищая их от возможных угроз. Подходите к этой задаче ответственно и внимательно.

Подготовка к монтажу электрощита

Прежде чем начинать сборку и монтаж, нужно провести некоторые подготовительные действия. Начнем с выбора места для установки электрощита.

Выбор места для монтажа

Электрощит должен быть установлен в месте, которое легко доступно для обслуживания, но в то же время должно быть защищено от влаги, пыли и механических повреждений. Обычно электрощиты устанавливаются в прихожих, кладовках или на стенах рядом с входом в дом. Убедитесь, что выбранное место соответствует нормам и правилам, установленным СНИПами.

Подбор оборудования и материалов

Для сборки электрощита вам понадобятся следующие компоненты: корпус щита, автоматические выключатели, УЗО (устройства защитного отключения), сборные и соединительные клеммы, кабели, плоские прокладки и крепежные элементы. Также не забудьте о необходимом инструменте: отвертки, пассатижи, изолента, тестер и мультиметр.

Заранее разработайте схему подключения

На этом этапе стоит подумать о распределении нагрузки. Вам нужно будет решить, сколько линий будет подключено к Вашему щиту и какие элементы вы будете использовать. Это можно сделать на основе потребляемой мощности всех устройств, которые будут подключены к электрощиту.

Подготовка проекта: расчеты и схемы

Определение нагрузки

Перед сборкой щита необходимо:

• Рассчитать суммарную мощность всех приборов в доме/квартире.


• Разделить потребителей на группы (розетки, освещение, мощная техника).



Формула расчета тока для однофазной сети (220 В):
I(Ампер)=P(Мощность в Ваттах)220 В×cos⁡ϕI(Ампер)=220 В×cosϕP(Мощность в Ваттах)
где cos⁡ϕ≈0,8–0,95cosϕ≈0,8–0,95 (коэффициент мощности).

Пример:
Для духовки 3,5 кВт:
I=3500220×0,9≈17,7 А→выбираем автомат на 20 А.I=220×0,93500≈17,7 А→выбираем автомат на 20 А.

Схема электрощита

Стандартная схема включает:

• Вводной автомат (2-полюсный, 32–63 А).


• УЗО (устройство защитного отключения) на 30 мА.


• Автоматы для групп (розетки, освещение).


• Реле напряжения (опционально).



Важно!

• Для влажных помещений (ванная, кухня) ставьте УЗО на 10 мА.


• Сечение вводного кабеля: медь 6–10 мм², алюминий — не рекомендуется.



Выбор комплектующих

Корпус щита

• Металл или пластик? Металл прочнее, пластик дешевле.


• Размер: Минимум 12–24 модуля для квартиры, 36+ — для дома.


• Степень защиты: IP65 для улицы, IP40 для помещений.



Автоматы и УЗО

Совет:

• Используйте дифференциальные автоматы (АВДТ) для экономии места.


• Бренды: ABB, Schneider Electric, Legrand — надежность проверена годами.



Монтаж и сборка

Подготовка корпуса

Он должен быть чистым и готовым к установке всех компонентов. Проверьте наличие крепежных отверстий для установки на стену. Если у вас есть заранее подготовленное место для щита, прикрепите его надежно. Если нет — убедитесь, что стена достаточно крепкая и может выдержать груз.

Монтаж DIN-реек

1. Разметьте места крепления.


2. Закрепите DIN рейки саморезами.


3. Проверьте уровнем горизонтальность.



Установка автоматов и УЗО

Установите автоматы и УЗО на DIN - рейку. Убедитесь, что устройства расположены логично, согласно вашей схеме. Обычно УЗО устанавливают первым, за ним — автоматические выключатели. Это обеспечивает дополнительную защиту.

При установке выключателей не забудьте про метки, которые будут упрощать дальнейшую эксплуатацию электрощита. Например, можно наносить на корпус маленькие наклейки с указанием, какая линия за что отвечает. Это поможет при возможных отключениях или ремонте.

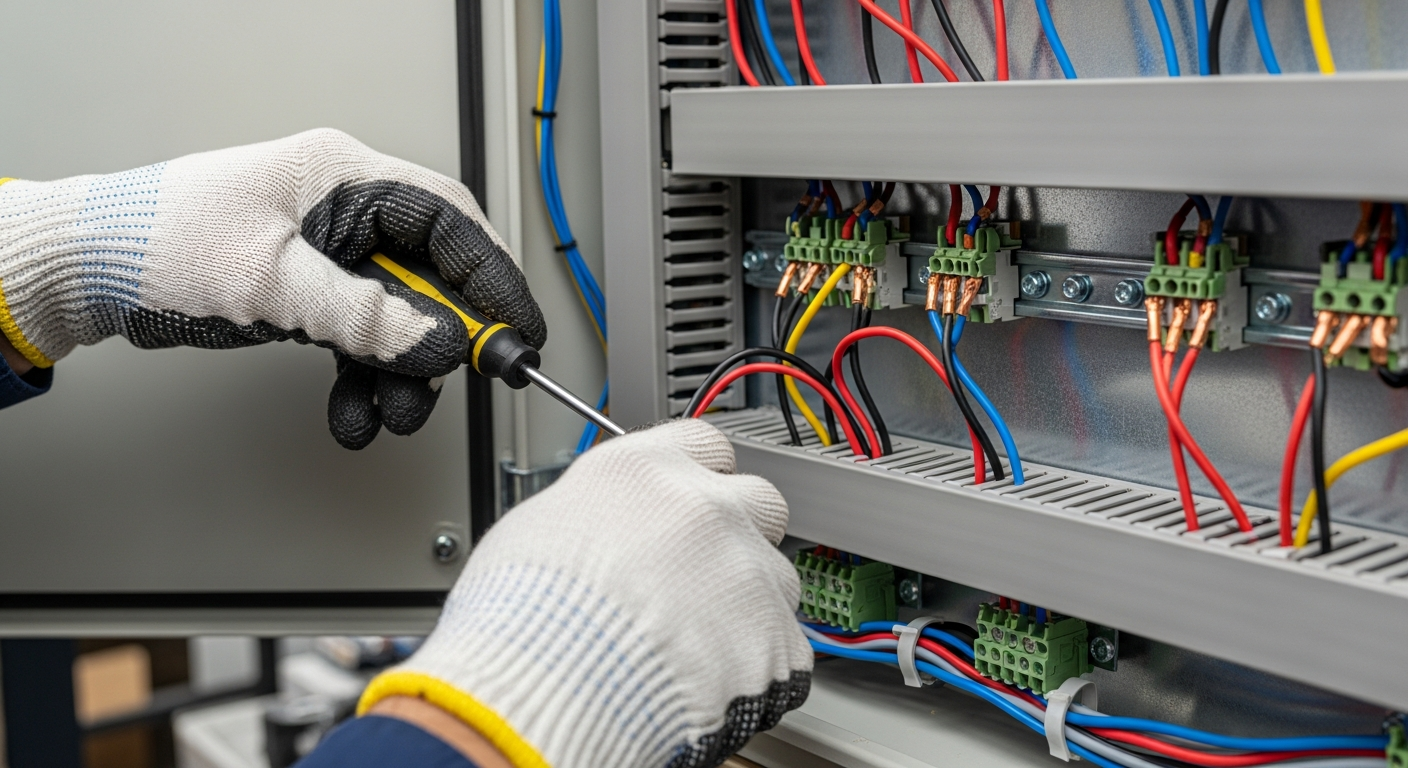

Подключение проводов

Когда все устройства установлены, необходимо подключить к ним провода. Для этого сначала определите, какие провода работают с каждым автоматическим выключателем или УЗО, в зависимости от их назначения.

Подключение выполняется по следующему принципу. Вводной кабель подводится к вводному автомату. Из вводного автомата осуществляется питание всех устройств. Для этого используйте соответствующие клеммы и с соблюдением всех правил безопасности. Обязательно используйте изолированные проводники и старайтесь избегать случайных замыканий.

Порядок подключения автоматов

1. Вводной автомат → УЗО → групповые автоматы.


2. Фаза (L) — верхние клеммы, ноль (N) — нижние.


3. Заземление (PE) — на отдельную шину.



Ошибки, которых нужно избежать:

• Перепутаны фаза и ноль.


• Соединение алюминия с медью без гильз.


• Слабый контакт (приводит к нагреву).



Прокладка проводов в электрощите

Сечение:

• Ввод: 6–10 мм².


• Группы: 1,5–2,5 мм².



Цветовая маркировка:

• Коричневый/черный — фаза.


• Синий — ноль.


• Желто-зеленый — земля.



Проверка соединений

После завершения подключения всех проводов важно провести проверку. Убедитесь, что все соединения надежно закреплены, и нет никаких поврежденных участков. Проверьте работу автоматического выключателя и УЗО с помощью мультиметра, чтобы убедиться, что они функционируют корректно.

Проверка мультиметром

1. Сопротивление изоляции (>1 МОм).


2. Отсутствие КЗ между фазами.


3. Работа УЗО (кнопка "Тест").



Подача напряжения

Убедитесь, что все автоматические выключатели находятся в положении «выключено» и основной вводной рубильник также выключен. После этого можно включить рубильник, проверяя одновременное срабатывание и работоспособность всех установленных автоматических выключателей.

Если все сработало, и ни один автомат не сработал, необходимо проверить его работу. Поочередно включайте каждый автомат, проверяя, все ли линии работают корректно.

Важно! Первые 2–3 часа контролируйте нагрев контактов.

Завершение монтажа и правила эксплуатации

После того как вам удалось установить и подключить электрощиты, необходимо организовать обслуживание и проверку их состояния. Регулярные проверки важны для выявления возможных проблем и их оперативного решения. Поддержание электрического щитка в хорошем состоянии — это залог безопасности всего электрооборудования в вашем доме или офисе.

Также не забывайте про правила эксплуатации: не перегружайте электрощиты, проверяйте состояние проводки, регулярно очищайте шкаф от пыли. Это не только продлит срок службы электрощита, но и обеспечит безопасность вашего жилья.

Частые ошибки при сборке электрощитов и способы их устранения

Неправильный выбор номинала

Проблема: Частые отключения.
Как исправить: Пересчитать нагрузку.

Отсутствие маркировки

Проблема: Непонятно, какой автомат за что отвечает.
Как исправить: Подписать группы маркером.

Перепутаны фаза и ноль

Проблема:
Неправильное подключение фазного (L) и нулевого (N) проводов приводит к:

• Некорректной работе УЗО и дифференциальных автоматов


• Опасности поражения током при обслуживании


• Выходу из строя чувствительной электроники



Как исправить:
Проверьте цветовую маркировку:

• Фаза (L): коричневый/черный/серый провод


• Ноль (N): синий провод


• Земля (PE): желто-зеленый



Используйте тестер:

• Индикаторной отверткой найдите фазу


• Мультиметром проверьте напряжение между контактами



При переподключении:

• Отключите питание


• Пометьте провода термоусадочными кембриками


• Для трехфазных щитов добавьте маркировку L1, L2, L3



Профилактика:
Всегда проверяйте схему перед подачей напряжения.

Соединение алюминия с медью без гильз

Проблема:
Прямой контакт разных металлов вызывает:

• Электрохимическую коррозию


• Нагрев и оплавление изоляции


• Увеличение переходного сопротивления



Как исправить:
Варианты правильного соединения:

• Латунные клеммники WAGO (серии 2273)


• Специальные гильзы ГМЛ


• Переходные шайбы (алюмомедные)



Технология соединения:

• Зачистите провода на 15-20 мм


• Наденьте гильзу и обожмите пресс-клещами


• Изолируйте термоусадкой



Важно:
Для ответственных соединений используйте медно-алюминиевые наконечники НАКМ.

Слабый контакт

Проблема:
Ненадежное соединение приводит к:

• Искрению и нагреву


• Оплавлению корпуса автомата


• Периодическому пропаданию напряжения



Как исправить:
Правила качественного контакта:

• Зачищайте жилу на длину, указанную на клемме


• Для многопроволочных жил используйте наконечники НШВИ


• Затягивайте винты с моментом 0,8-1,2 Н·м



Диагностика:

• После 30 минут работы проверьте нагрев ИК-термометром


• Допустимый нагрев - не более +60°C



Профилактика:

• Раз в год подтягивайте контакты


• Наносите токопроводящую пасту (например, "Контактол")



Совет:
Для ответственных соединений используйте динамометрическую отвертку.

Дополнительные рекомендации

Инструмент для монтажа:

• Стриппер с регулируемой глубиной


• Кримпер для наконечников


• Диэлектрическая отвертка



Материалы:

• Медные шины


• Гребенчатые перемычки


• Кабельные маркеры



Проверка:

• Тест изоляции (500 В мегомметром)


• Проверка УЗО (кнопкой "ТЕСТ")



Важно: Все работы выполняйте только при отключенном питании! Используйте средства индивидуальной защиты.

Когда обратиться к профессионалу?

• Сложные схемы (трехфазные сети, генераторы).


• Отсутствие опыта работы с высоким напряжением.



Совет: Даже при самостоятельном монтаже закажите аудит у электрика (от 3 000 ₽).
При выборе надежного подрядчика обратите внимание на его опыт, отзывы клиентов, примеры ранее выполненных работ и наличие сертификатов. Наша компания предлагает услуги профессионалов с высоким уровнем квалификации, что гарантирует качественное выполнение всех работ.

Заключение

Сборка электрощита требует точности, но выполнима своими силами. Используйте качественные материалы, соблюдайте ПУЭ и проверяйте каждый этап. Скачайте готовую схему щита для квартиры 50 м² по ссылке ниже.
