Ванная комната — это помещение с повышенной влажностью, поэтому требования к электромонтажу здесь строже, чем в других комнатах. Неправильная разводка кабелей, неверный выбор оборудования или нарушение правил безопасности могут привести к короткому замыканию, поражению током или пожару. В этой статье разберем все этапы монтажа электрики в ванной: от выбора материалов до подключения приборов.

Нормы и правила электробезопасности

Прежде всего, необходимо помнить, что в ванной комнате повышенная влажность, что требует строгого соблюдения стандартов электробезопасности. Следует учитывать следующие основные требования:

• IP-защита: Устройства, устанавливаемые в ванной, должны иметь достаточный уровень защиты от влаги. Рекомендуется использовать оборудование с классом защиты не ниже IP44.

• Правила установки: Элементы питания и проводка должны располагаться на безопасном расстоянии от источников воды. Стандартное расстояние для розеток и выключателей — не менее 60 см от ванны или душа.

• Использование УЗО: Установка устройства защиты от остаточного тока (УЗО) является обязательной. Это устройство предотвратит поражение электрическим током в случае утечки.


Этапы монтажа электрики в ванной комнате

Процесс монтажа электрики можно разделить на несколько ключевых этапов. Основные шаги можно представить в виде списков:

Проектирование электрической схемы

• Определите месторасположение розеток и выключателей.

• Выберите тип освещения и его распределение.

• Рассчитайте необходимую мощность электрической сети.


Проведение монтажных работ

• Прокладка проводов и кабелей в соответствии с проектом.

• Установка светильников, розеток и выключателей.

• Монтаж системы тёплого пола, если предусмотрено.


Проверка работоспособности системы

• Проверьте каждую точку подключения.

• Убедитесь в наличии УЗО и его правильной работе.

• Проверьте защиту от влажности.


Зонирование ванной комнаты по ПУЭ

Согласно Правилам Устройства Электроустановок (ПУЭ 7.1.47-7.1.88), ванная делится на 4 зоны с разными требованиями к электробезопасности:

Важно! В зонах 0-2 запрещены:

• Розетки 220В.

• Распределительные коробки.

• Выключатели без влагозащиты.


Выбор кабелей и электрооборудования

Кабели

• ВВГнг-LS 3×2,5 мм² – для розеток.

• ВВГнг-LS 3×1,5 мм² – для освещения.

• Обязательна гофра (для защиты от влаги).


Розетки и выключатели

Светильники

• IP67 (для душевой), IP44 (для общего света)


Автоматы защиты

• УЗО на 10 мА (для стиральной машины, бойлера).

• Диффавтомат 16А (для розеток).


Схема разводки электропроводки

Перед монтажом необходимо составить план разводки:

• Определить места розеток, выключателей, светильников.

• Рассчитать нагрузку (стиральная машина – 2,5 мм², бойлер – 4 мм²).

• Проложить отдельные линии для:


• Освещения.

• Розеток.

• Мощных приборов (бойлер, стиралка).


Пример схемы:

• Линия 1: Освещение (1,5 мм², автомат 10А).

• Линия 2: Розетки (2,5 мм², УЗО 16А).

• Линия 3: Бойлер (4 мм², УЗО 25А).


Монтаж проводки и вспомогательных элементов

При прокладке проводки важно учитывать, что кабели должны быть предназначены для использования в помещениях с высокой влажностью. Предпочтительно использовать следующие материалы:

• Кабели с влагостойкой изоляцией: Это обеспечивает защиту от механических повреждений и влаги.

• Герметики и изоляция: При подключении различных элементов системы используются специальные герметики, которые предотвратят попадание влаги.


Монтаж проводки (пошагово)

Подготовка

• Отключить электричество.

• Разметить трассы кабелей.

• Вырезать штробы (если скрытый монтаж).


Прокладка кабелей

• Скрытый монтаж (в штробах, под плиткой).

• Открытый монтаж (в кабель-каналах, если ремонт уже сделан).

• Обязательно в гофре!

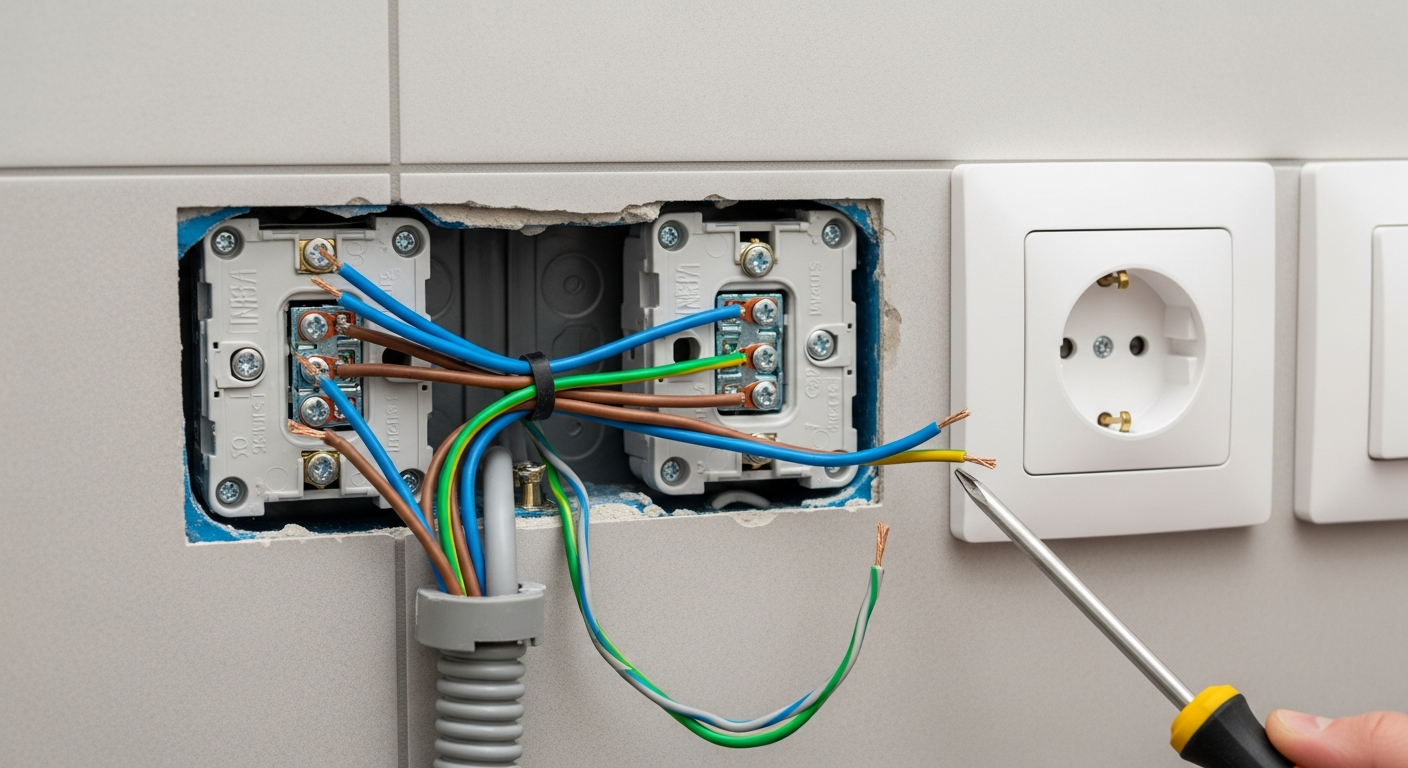

Установка розеток и выключателей

• Только в зонах 2-3.

• Подрозетники с герметичными уплотнителями.


Подключение УЗО и заземления

• Заземление – отдельная жила в кабеле.

• УЗО – на каждую линию.


Рекомендации по безопасности

При выполнении работ по монтажу электрики в ванной важно соблюдать надежные практики безопасности. Это включает в себя:

• Работа в отключенном состоянии: Всегда отключайте электричество перед началом любых монтажных работ.

• Использование защитных средств: Используйте перчатки и специализированный инструмент.

• Обращение к профессионалам: Если у вас нет достаточного опыта, всегда лучше обратиться за помощью к профессионалам в области монтажа электрики.


Частые ошибки

• Розетки без крышек. В открытые розетки есть риск попадания воды внутрь.

• Скрутки проводов. Необходимо использовать клеммы Wago.

• Отсутствие УЗО. Есть риск поражения током.

• Распределительные коробки в ванной лучше вынести в коридор.


Завершение и текущее обслуживание

После завершения монтажа необходимо проводить регулярное обслуживание всех электроприборов. Это включает в себя периодическую проверку состояния проводки, работоспособности УЗО и фиксированных элементов. Рекомендуется проводить такие проверки не реже одного раза в год. Кроме того, в случае возникновения каких-либо проблем, стоит обращаться к специалистам.

Заключение

Монтаж электрики в ванной комнате — это ответственное мероприятие, требующее детального планирования и строгого соблюдения правил безопасности. Правильное проектирование, использование качественного оборудования и регулярное обслуживание помогут обеспечить надежность и безопасность электроинсталляции. С учетом всех вышеизложенных рекомендаций, вы сможете создать комфортное и безопасное пространство в вашей ванной комнате, которое будет служить вам долгие годы.
