Что такое датчик движения и как он работает

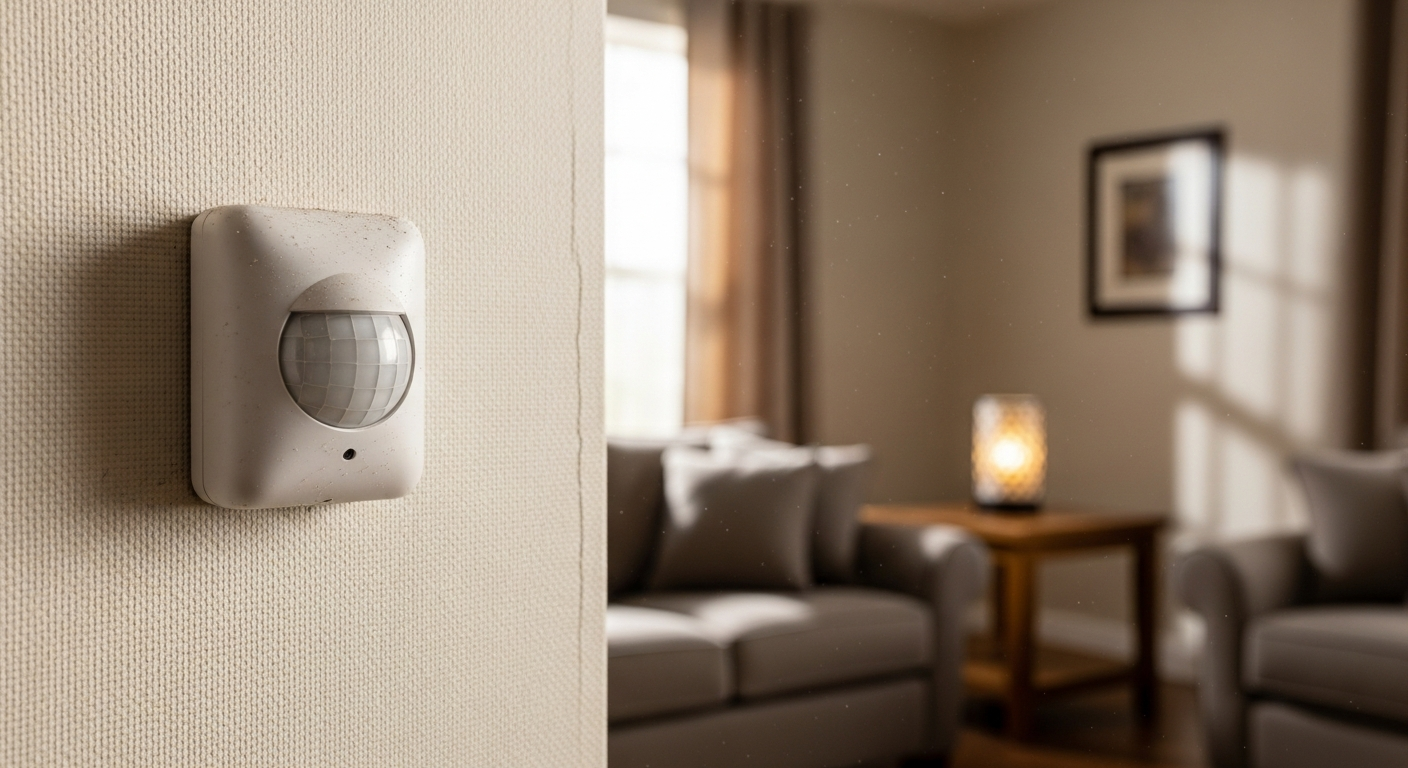

Датчик движения — это электронное устройство, реагирующее на движение в зоне охвата. После фиксации движения он подает сигнал для включения света. Через установленное время, если движение не обнаружено, освещение выключается автоматически.

Принцип работы.

Большинство моделей работают по инфракрасному (ИК) принципу: фиксируют изменение теплового излучения от движущегося объекта (человека, животного). Есть и более сложные варианты — ультразвуковые и микроволновые, которые используют звуковые и радиоволны.

Где в частном доме чаще всего устанавливают датчики

Выбор места установки — один из ключевых факторов эффективности работы устройства. Важно, чтобы в зоне действия находилась вся площадь, где требуется автоматическое освещение.
Популярные зоны установки:

• Подъезд к дому, калитка или ворота.

• Терраса, крыльцо, входная группа.

• Коридоры и лестницы.

• Подвал или чердак.

• Гараж и мастерская.

• Туалет, ванная, кладовка.


Важно!

Не устанавливайте датчики рядом с батареями, котлами, кондиционерами, вентиляцией, а также в местах, где часто проходят домашние животные — это может вызвать ложные срабатывания.

Виды датчиков движения

На рынке представлено множество моделей. Они различаются по способу монтажа, принципу работы, уровню защиты, назначению и другим параметрам.

По способу установки

Настенные — монтируются на стену, часто под небольшим углом.
Потолочные — обеспечивают круговой обзор до 360°.
Встраиваемые — монтируются внутрь подвесного потолка или корпуса светильника.
Уличные — имеют повышенный класс защиты (например, IP44 и выше).

По управлению

Обычные — без возможности тонкой настройки, реагируют просто на движение.
Регулируемые — можно задать задержку отключения, уровень освещенности, чувствительность.
С пультом управления — удобно менять параметры без демонтажа.

Подготовка к монтажу

Перед установкой нужно подготовить все необходимое: инструменты, материалы, изучить схему подключения. Также важно обесточить участок сети, где будет производиться работа.
Что понадобится:

• Датчик движения.

• Лампа (или светильник).

• Клеммы или клеммная колодка.

• Провода (медные, сечением не менее 1.5 мм²).

• Отвертка, плоскогубцы, нож для зачистки.

• Изолента, гофра (при необходимости).


Этапы подготовки:

• Определите место установки (на стене, потолке или корпусе лампы).

• Ознакомьтесь со схемой подключения (обычно нанесена на корпусе или в инструкции).

• Отключите питание в электрощите (важно для безопасности).

• Подготовьте распределительную коробку или точку подключения.


Важно!

Если вы не уверены в своих действиях — проконсультируйтесь с электриком или специалистом по электромонтажу.

Схемы подключения датчика движения

Датчики движения можно подключать разными способами — напрямую, через выключатель или с несколькими светильниками. Каждый вариант зависит от задачи, конфигурации электросети и ваших требований.

Базовая схема подключения (трехпроводная)

Один из самых распространенных вариантов — трехпроводное подключение:
L — фаза (питание от сети).
N — ноль.
L' или LOAD — выход на лампу.

Сеть 220В
  |
[Датчик движения]
  |       |
  L       L'
  |       |
  N       |_____ [Лампа]

Двухпроводная схема (редко применяется)

В старых домах, где в распредкоробке только два провода, можно использовать двухпроводные датчики, но они работают не со всеми типами ламп, могут мерцать или не выключаться вовсе. Лучше прокладывать третий (нулевой) провод.

Как подключить датчик движения без выключателя

Такой вариант используется, если требуется автоматическое включение света исключительно при движении. Это стандартная схема, идеально подходящая для уличного освещения, коридора, подвала.
Пошаговая инструкция:

• Обесточьте проводку. Обязательно отключите питание на щитке.

• Откройте распредкоробку и определите фазу и ноль.

• Подключите фазу к клемме «L» на датчике.

• Подключите ноль к клемме «N».

• К выходу «L’» подключите провод, идущий на лампу.

• Подайте питание и проверьте работу устройства.


Важно!

При отсутствии движения датчик должен обесточивать лампу, а при появлении — включать ее.

Подключение датчика через выключатель

Этот вариант подходит, если необходимо управлять освещением вручную, независимо от датчика. Например, оставить свет включенным на длительное время — при уборке, работе в гараже и т. д.
Схема:
Выключатель подключается параллельно выходу датчика на лампу.
        _________
Фаза——o——|         |
      | Датчик   |——o—— Лампа
      |_________|     |
                |     |
              Выключатель—

Порядок действий:

• Подключите датчик стандартным способом (фаза, ноль, выход).

• Параллельно между выходом датчика и лампой установите выключатель.

• При включении выключателя — лампа горит постоянно.

• При выключенном выключателе — работает датчик


Такое подключение — удобный и универсальный вариант для дома.

Как подключить датчик движения с выключателем и лампой

Иногда требуется, чтобы выключатель полностью отключал всю схему — например, когда вы уезжаете на длительное время.
Схема:
Выключатель ставится перед датчиком, разрывая фазу. Это значит, при выключенном выключателе датчик вообще не получает питание.
220В ———— [Выключатель] ——— [Датчик] ——— Лампа
          |    L       L’    |
          N_____________________|

Плюсы:

• Полный контроль — можно полностью отключить датчик и свет.

• Удобно в спальне, кладовке, на чердаке.
  Минусы:

• В ручном режиме датчик не работает, если выключатель выключен.


Как подключить датчик к нескольким источникам света

Если зона освещения большая, можно подключить к одному датчику несколько ламп или даже прожекторов.
Что важно учесть:

• Общая мощность подключаемых ламп не должна превышать максимально допустимую нагрузку датчика (обычно 500–1000 Вт).

• При подключении мощных светильников — желательно использовать магнитный пускатель.
  Схема подключения с пускателем:



    Фаза ——— [Датчик] —— Пускатель —— Группа ламп
          |       |
        Ноль_____|

Пускатель берет на себя нагрузку, датчик управляет только сигналом на включение.

Важно!

Подключение мощных уличных светильников напрямую может привести к выходу датчика из строя.

Советы по выбору датчика движения

Выбор правильной модели — половина успеха. Не стоит ориентироваться только на цену — важно учитывать параметры, совместимость и назначение.

Перед покупкой желательно ознакомиться с отзывами и реальными примерами подключения. Многие модели схожи по характеристикам, но сильно различаются по качеству сборки.

Распространенные ошибки при подключении датчика движения

При самостоятельном подключении часто допускают типичные ошибки, которые приводят к неправильной работе устройства или даже к поломке. Вот главные из них:

• Неправильное подключение проводов. Часто путают фазу и ноль. Это может привести к срабатыванию с перебоями или вообще отсутствию работы.

• Отсутствие или неправильное заземление. Многие датчики требуют заземления для безопасности и нормальной работы.

• Установка в неправильном месте. Если датчик направлен на окна, батареи или движение домашних животных, возможны ложные срабатывания.

• Подключение к неподходящему типу лампы. Например, некоторые датчики плохо работают с LED или люминесцентными лампами без дополнительного стабилизатора.

• Перегрузка по мощности. Подключение светильников с общей мощностью выше максимальной допустимой нагрузки датчика.

• Отсутствие защиты цепи. Не подключают автоматический выключатель или УЗО, что небезопасно.


Как настроить чувствительность и уровень освещенности

Чтобы датчик работал эффективно и экономил электроэнергию, его необходимо правильно настроить.
Основные параметры для настройки:

• Чувствительность. Регулирует дальность и чувствительность к движению. Для частного дома обычно выбирают средний уровень, чтобы исключить ложные срабатывания от ветра или мелких животных.

• Время задержки выключения. Определяет, сколько секунд свет останется включенным после прекращения движения. Обычно устанавливают от 30 секунд до 5 минут.

• Уровень освещенности. Позволяет задать порог освещенности, ниже которого датчик будет работать (например, в темноте). Днем при достаточном естественном освещении свет не включится.


Советы по настройке:

• Настройте датчик в вечернее время, чтобы проверить правильность реакции.

• Начинайте с максимального значения чувствительности и постепенно снижайте.

• Подберите время задержки исходя из особенностей помещения и задач (коридоры — меньше, дворы — больше).

• Обратите внимание, чтобы датчик не реагировал на домашних животных.


Датчик движения — удобное устройство для автоматизации освещения в частном доме. Правильный выбор модели, грамотный монтаж и точная настройка помогут сэкономить электроэнергию, повысить комфорт и безопасность.
Главные шаги:

• Выбор подходящего места для установки.

• Подключение согласно выбранной схеме.

• Настройка чувствительности, времени и уровня освещенности.

• Проверка работы в разных условиях.


Внимание к деталям при подключении снизит риск ошибок и продлит срок службы устройства.

Полезные таблицы

Таблица 1. Основные параметры датчиков движения

Таблица 2. Типы датчиков и их применение

Рекомендации и заключение

При выборе датчика отдавайте предпочтение проверенным производителям.
Перед монтажом тщательно изучите схему подключения и инструкции.

Используйте трехпроводную схему, чтобы избежать проблем с работой и мерцанием света.
Обязательно отключайте питание перед работом с электропроводкой

Настраивайте устройство под конкретные условия эксплуатации — учитывайте сезон, освещенность, наличие домашних животных

При подключении мощных нагрузок используйте магнитные пускатели и автоматические выключатели.
Датчик движения — это надежный помощник, который сделает вашу жизнь удобнее и безопаснее. Правильное подключение и настройка помогут избежать многих проблем и обеспечат долгую и безотказную работу.
