Что такое гибкие солнечные панели

Гибкие солнечные панели — это разновидность фотоэлектрических модулей, которые преобразуют солнечное излучение в электрическую энергию, но при этом имеют мягкую, изгибаемую структуру. В отличие от жестких панелей, выполненных на стеклянной или алюминиевой подложке, гибкие модели создаются на основе тонкопленочных солнечных элементов. Чаще всего используется аморфный кремний, органические полимеры или материалы CIGS (медь, индий, галлий, селен).

Особенности конструкции:

1. Тонкая толщина (от 1 до 5 мм), что делает их легкими.
2. Отсутствие стекла – вместо него применяется прочный полимер или пластиковая подложка.
3. Гибкость – панели можно изгибать под различными углами без риска повреждения.
4. Малый вес – одна панель площадью 1 м² может весить в 5–10 раз меньше, чем стандартная кремниевая.
5. Простота крепления – такие панели можно приклеить, пришить или закрепить на липучке к любой поверхности.

Таким образом, гибкие солнечные панели представляют собой современное решение в сфере возобновляемой энергетики, ориентированное на мобильность, легкость и универсальность.

Принцип работы и устройство

1. Фотовольтаика в основе

1. Световые лучи, попадая на поверхность панели, состоят из фотонов. Они взаимодействуют с полупроводниковым материалом — создаются свободные электроны и дырки.
2. Электроны движутся к матери-лу n-типа, дырки — к p-типа. Это создает электрическое напряжение.
3. Ток выводится через контакты коллектора, затем преобразуется в пригодную форму для использования (инверторы, контроллеры).

2. Конструкция и слои

1. Подложка: пластик, полимер, иногда металлическая фольга.
2. Фотоактивный слой: аморфный кремний (a-Si), CIGS, CdTe и др.
3. Защитное покрытие: UV-стойкие полимеры, ETFE или PET, иногда тонкое стекло. Защита от влаги, механических повреждений.



Основные виды гибких панелей и материалы

Преимущества гибких панелей

1. Низкий вес и малая толщина. Гибкие панели могут весить значительно меньше жестких. Это важно для крыш, лодок, кемперов.
2. Возможность крепления на изогнутых или сложных поверхностях. Можно наклеивать или фиксировать на формы, которые не позволяют использовать жесткие панели.
3. Портативность и гибкость в использовании. Можно использовать в автономных системах, для походов, путешествий, на крышах транспортных средств.
4. Лучше работают при некоторой степени затенения и в пасмурную погоду благодаря тонкопленочным материалам с меньшим падением эффективности.
5. Быстрый монтаж. Благодаря легкости и гибкости возможно крепление без массивных каркасов.

Недостатки и ограничения

1. Низкий КПД на единицу площади, по сравнению с жесткими панелями, особенно монокристаллическими.
2. Сильнее деградация с течением времени. Материалы тонкопленочные могут быстрее изнашиваться, терять эффективность.
3. Чувствительность к перегреву. Если гибкая панель прочно приклеена к поверхности, без воздушной подушки, она может перегреваться и терять производительность.
4. Меньшая устойчивость к механическим повреждениям и погодным экстремумам — град, сильный ветер, ультрафиолет, влажность могут быстрее повлиять.
5. Срок службы меньше, чем у жестких панелей. Жесткие панели часто рассчитаны на 25-30 лет, гибкие — в среднем 5-15 лет, в зависимости от качества и условий эксплуатации.
6. Цена за ватт может быть выше, особенно у премиум-моделей и тех, что обладают высокой гибкостью и устойчивостью.

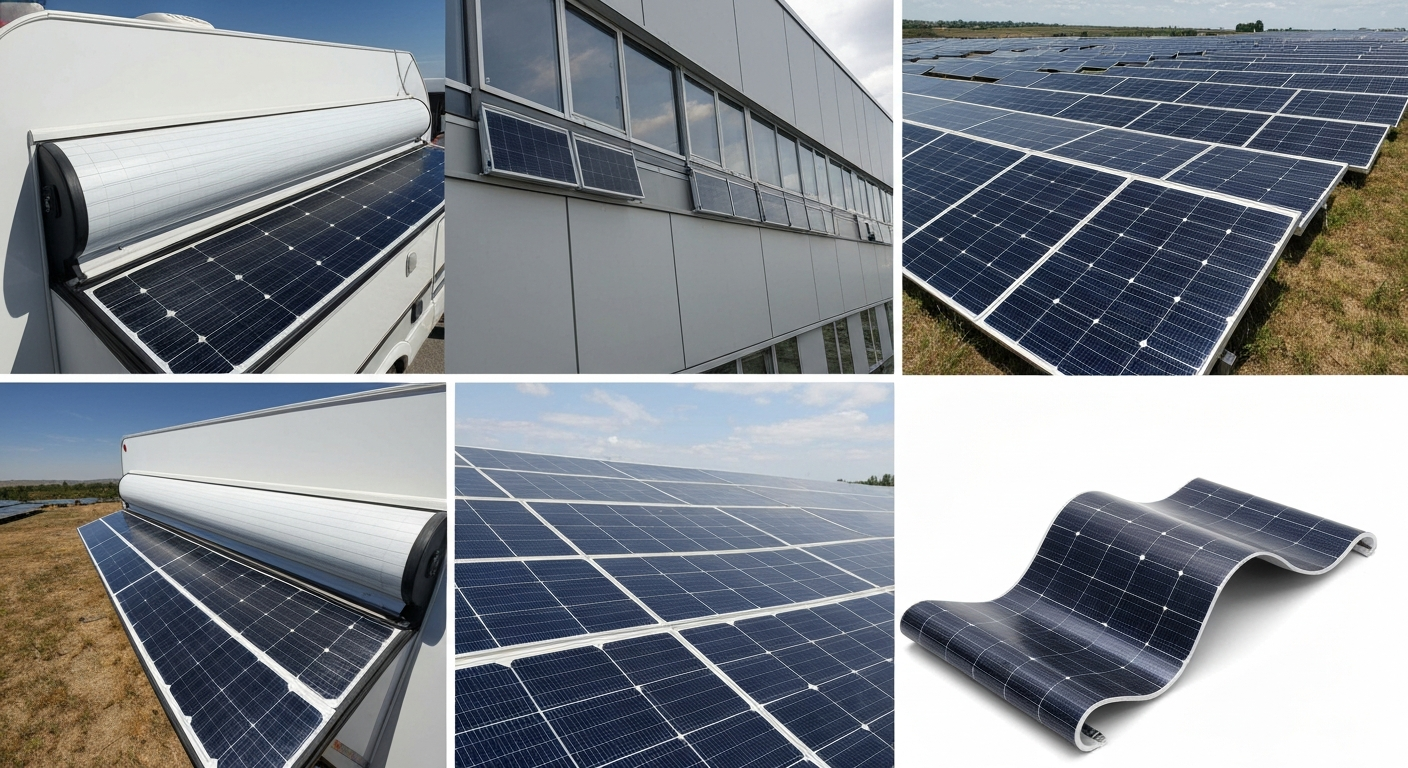

Где и как применяют гибкие солнечные панели

1. Мобильные устройства и транспорт: автофургоны, лодки, яхты, прицепы. Там вес и форма важны.
2. Крыши с необычным рельефом: изогнутые крыши, кровли со сложной поверхностью. За счет гибкости панели могут следовать форме крыши.
3. Тенты, палатки, навесы — там, где нужна портативность и легкость.
4. Фасады зданий и поверхности, которые не выдержат тяжелые жесткие панели.
5. Автономные системы в удаленных местах: где нет сильной инфраструктуры, где монтаж жестких панелей проблематичен.

Как выбрать гибкую панель: параметры и критерии

При выборе стоит обратить внимание на следующие параметры:

1. Мощность (Wp / ватт пиковой мощности) — сколько ватт панель выдает при оптимальных условиях. Нужно ориентироваться на сумму потребностей в энергии.
2. Коэффициент полезного действия (КПД) — показывает, какая доля солнечной энергии превращается в электричество. У гибких панелей КПД ниже — обычно 7-17 %.
3. Угол изгиба и гибкость — насколько сильно панель может сгибаться без повреждения. Иногда указывается радиус минимального изгиба.
4. Материалы и защита
5. подложка, покрытие (PET, ETFE, полимеры)
6. защита от ультрафиолета, влаги, механических повреждений
7. класс защиты от атмосферных воздействий
8. Вес и толщина — чем легче панель, тем проще монтаж; особенно важно на крыше с ограничениями по нагрузке.
9. Срок службы и гарантия — известные бренды часто дают гарантию 5-10 лет на гибкие панели, иногда меньше.
10. Цена / цена за ватт — важно сравнить, сколько стоит получаемый ватт, а не просто модель.
11. Условия использования — будет ли панель эксплуатироваться в жару, холод, влажность; находится ли она где-то с тенью или сильно нагревается; нужен ли контроллер, аккумулятор.

Монтаж и эксплуатация: советы и правила

1. Установите панель так, чтобы она получала максимум солнечного света. Узнайте угол наклона и ориентацию поверхности.
2. Оставьте небольшую воздушную подкладку, если возможно, чтобы снизить перегрев.
3. Используйте качественные герметики и крепеж, чтобы панель стояла надежно, особенно при ветре и воздействии влаги.
4. Защищайте панель от царапин и ударов.
5. Регулярно очищайте поверхность панели от пыли, грязи, снега. Чистота поверхности напрямую влияет на отдачу.
6. Убедитесь, что электрические контакты герметичны и надежно защищены от воды и коррозии.
7. Следите за температурой. Если панель греется сильно, эффективность снижается.

Выводы и рекомендации

Выводы:

1. Гибкие солнечные панели — это инновационная альтернатива традиционным жестким модулям.
2. Они значительно легче и удобнее в монтаже.
3. Идеально подходят для портативного использования и нестандартных условий (походы, авто, яхты).
4. Главный минус — более низкий КПД (обычно 10–15% против 18–22% у жестких панелей) и меньший срок службы.
5. Высокая цена за ватт мощности остается ограничивающим фактором.

Рекомендации:

1. Для туристов и путешественников – брать панели мощностью 20–100 Вт для зарядки гаджетов и небольших приборов.
2. Для авто и кемперов – оптимально использовать комплекты на 200–400 Вт, с контроллером заряда и аккумулятором.
3. Для яхт и лодок – выбирать панели с защитой от влаги и солевого воздуха, мощностью от 100 Вт.
4. Для дома или дачи – гибкие панели лучше использовать как дополнительный источник энергии, а основную нагрузку возложить на жесткие.
5. При покупке – обращать внимание на материал (CIGS обычно эффективнее, чем аморфный кремний), толщину, гибкость, гарантию производителя.
6. Экономический расчет – если нужна высокая отдача и долговечность, выгоднее жесткие панели. Если важны мобильность и легкость – лучше гибкие.
